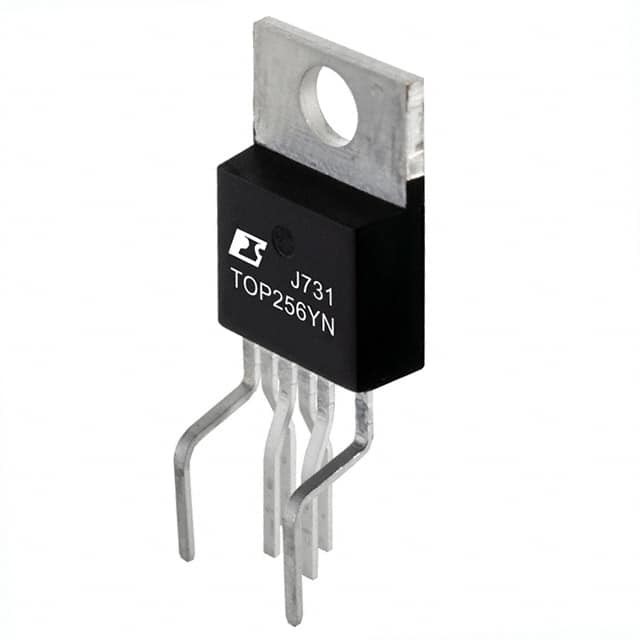

Bộ điều khiển PMIC TOP256YN Ngoại tuyến SW FLYBACK TO220-7C Tích hợp nguồn



Sự miêu tả

TOPSwitch-HX tiết kiệm chi phí kết hợp hiệu quả MOSFET điện 700 V, nguồn dòng chuyển đổi điện áp cao, điều khiển PWM, bộ tạo dao động, mạch ngắt nhiệt, bảo vệ lỗi và mạch điều khiển khác trên một thiết bị nguyên khối.





Sản phẩm nổi bật

Chi phí hệ thống thấp hơn, tính linh hoạt trong thiết kế cao hơn
• Hoạt động đa chế độ tối đa hóa hiệu quả ở mọi mức tải
• Gói eSIP-7F và eSIP-7C mới
• Mối nối với vỏ trở kháng nhiệt thấp (2 °C mỗi watt)
• Chiều cao thấp lý tưởng cho các bộ điều hợp nơi không gian hạn chế
• Gắn đơn giản bằng cách sử dụng kẹp để hỗ trợ chi phí sản xuất thấp
• Gói eSIP-7F nằm ngang lý tưởng cho các ứng dụng màn hình và bộ chuyển đổi chiều cao cực thấp
• Mở rộng khoảng cách đường rò của gói từ chân DRAIN đến chân liền kề và đến tản nhiệt
• Không cần tản nhiệt lên đến 35 W khi sử dụng các gói P, G và M với điện áp đầu vào đa năng và lên đến 48 W ở 230 VAC
• Người dùng có thể lập trình bảo vệ quá áp đầu ra (OVP) để tắt chốt/không chốt với khả năng đặt lại AC nhanh
• Cho phép cả cảm biến sơ cấp và thứ cấp
• Phát hiện thiếu điện áp đường dây (UV) giúp ngăn ngừa sự cố khi tắt
• Tắt quá điện áp đường dây (OV) mở rộng giới hạn đột biến đường dây
• Giới hạn dòng điện có thể lập trình chính xác
• Chuyển tiếp dòng được tối ưu hóa để loại bỏ gợn dòng
• Tần số 132 kHz (254Y-258Y và tất cả các gói E/L) giảm kích thước máy biến áp và nguồn điện
• Tùy chọn nửa tần số cho các ứng dụng video
• Nhiễu tần số làm giảm chi phí bộ lọc EMI
• Tản nhiệt được kết nối với NGUỒN cho EMI thấp
• Tự động khởi động lại cải tiến mang lại <3% công suất tối đa trong điều kiện ngắn mạch và lỗi vòng hở
• Chức năng ngắt nhiệt trễ chính xác sẽ tự động phục hồi mà không cần thiết lập lại
• Khởi động mềm tích hợp đầy đủ để giảm thiểu áp lực khởi động
• Đường rò mở rộng giữa DRAIN và tất cả các chân khác giúp cải thiện độ tin cậy của feld
