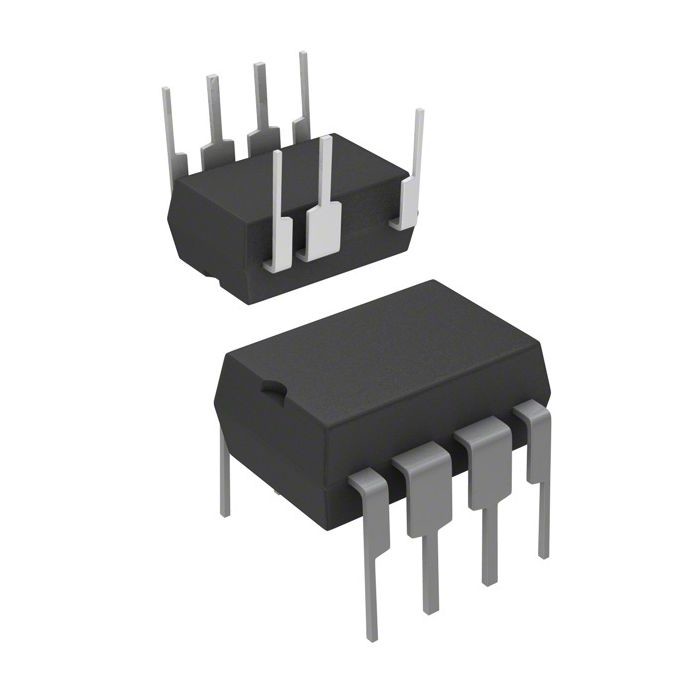

IC quản lý nguồn 132kHz bền bỉ LNK364PN SWITCH FLYBACK 8DIP Power Integrations

Dòng LinkSwitch®-XT Bộ chuyển mạch ngoại tuyến công suất thấp, tiết kiệm năng lượng



Sự miêu tả

LinkSwitch-XTinkết hợp MOSFET điện 700 V, bộ tạo dao động, sơ đồ điều khiển BẬT/TẮT đơn giản, nguồn dòng điện chuyển đổi điện áp cao, dao động tần số, giới hạn dòng điện theo chu kỳ và
mạch tắt nhiệt trên một IC nguyên khối.Nguồn khởi động và vận hành được lấy trực tiếp từ chân DRAIN, loại bỏ sự cần thiết của cuộn dây phân cực và mạch liên quan.





Sản phẩm nổi bật

Tối ưu hóa cho chi phí hệ thống thấp nhất
• Kỹ thuật xây dựng máy biến áp và cắt xén vi mạch độc quyền cho phép thiết kế Clampless™ với LNK362 để giảm chi phí hệ thống, số lượng linh kiện và hiệu quả cao hơn
• Tự động khởi động lại tích hợp đầy đủ để bảo vệ ngắn mạch và hở mạch
• Nguồn cấp tự phân cực – tiết kiệm cuộn dây phụ của máy biến áp và các bộ phận cấp nguồn phân cực liên quan
• Nhiễu tần số làm giảm đáng kể EMI
• Đáp ứng các yêu cầu về đường rò HV giữa DRAIN và tất cả các chân khác cả trên PCB và tại gói
• Giải pháp chuyển đổi số lượng thành phần thấp nhất

Tính năng Vượt trội so với Tuyến tính/RCC
• Bảo vệ ngắt nhiệt độ trễ chính xác – phục hồi tự động cải thiện độ tin cậy của trường
• Phạm vi đầu vào phổ quát cho phép hoạt động trên toàn thế giới
• Điều khiển BẬT/TẮT đơn giản, không cần bù vòng lặp
• Loại bỏ cuộn dây phân cực – máy biến áp đơn giản hơn, chi phí thấp hơn
• Số lượng linh kiện rất thấp – bảng mạch in một mặt và độ tin cậy cao hơn
• Tự động khởi động lại giúp giảm 95% công suất được cung cấp trong các điều kiện lỗi ngắn mạch và hở mạch
• Băng thông cao cung cấp khả năng bật nhanh mà không bị quá tải và đáp ứng tải tạm thời tuyệt vời
EcoSmart®
– Cực kỳ tiết kiệm năng lượng
• Dễ dàng đáp ứng tất cả các quy định về hiệu quả năng lượng toàn cầu mà không cần thêm thành phần nào
• Mức tiêu thụ không tải <300 mW không có cuộn dây phân cực ở đầu vào 265 VAC (<50 mW với cuộn dây phân cực)
• Điều khiển BẬT/TẮT mang lại hiệu quả không đổi đối với tải rất nhẹ – lý tưởng cho các quy định CEC bắt buộc





Các ứng dụng

• Bộ sạc/bộ điều hợp cho điện thoại di động/không dây, PDA, máy ảnh kỹ thuật số, máy nghe nhạc MP3/âm thanh di động và máy cạo râu
• Vật tư cho các thiết bị, hệ thống công nghiệp và đo lường
