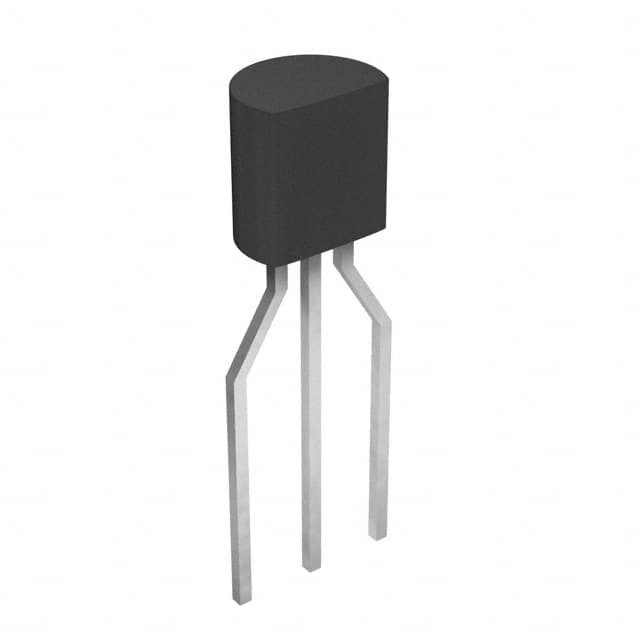

LM4041CILPR IC quản lý nguồn VREF SHUNT TO92-3 Texas Instruments



Mô tả chung

Lý tưởng cho các ứng dụng quan trọng trong không gian, tham chiếu điện áp chính xác LM4040 và LM4041 có sẵn trong gói gắn trên bề mặt SOT-23 cực nhỏ (3 mm × 1,3 mm).
LM4040 có sẵn ở điện áp đánh thủng ngược cố định là 2.500V, 4.096V và 5.000V.LM4041 có sẵn với điện áp cố định 1.225V hoặc điện áp đánh thủng ngược có thể điều chỉnh.
Dòng điện hoạt động tối thiểu nằm trong khoảng từ 60µA đối với LM4041-1.2 đến 74µA đối với LM4040-5.0.Các phiên bản LM4040 có dòng điện hoạt động tối đa là 15mA.Các phiên bản LM4041 có dòng điện hoạt động tối đa là 12mA.
LM4040 và LM4041 có hiệu chỉnh độ cong độ lệch nhiệt độ tham chiếu dải thông và trở kháng động thấp, đảm bảo độ chính xác của điện áp đánh thủng ngược ổn định trong một dải nhiệt độ và dòng điện hoạt động rộng.
Bảng dữ liệu và tài liệu hỗ trợ có thể được tìm thấy trên trang web của Micrel tạiwww.micrel.com.





Đặc trưng

• Gói nhỏ SOT-23
• Không cần tụ điện đầu ra
• Chịu tải điện dung
• Điện áp đánh thủng ngược cố định 1.225, 2.500V, 4.096V và 5.000V
• Phiên bản sự cố đảo ngược có thể điều chỉnh
• Liên hệ với Micrel để biết các bộ phận có phạm vi nhiệt độ mở rộng.





Thông số kỹ thuật chính

• Dung sai điện áp đầu ra .............................±0,1% (tối đa)
• Tiếng ồn đầu ra thấp (10Hz đến 100Hz)
LM4040.................................................. 35µVRMS (điển hình)
LM4041.................................................. 20µVRMS (điển hình)
• Dải dòng điện hoạt động rộng
LM4040.................................................. .60µA đến 15mA
LM4041.................................................. .60µA đến 12mA
• Dải nhiệt độ công nghiệp .................... –40°C đến +85°C
• Hệ số nhiệt độ thấp ................ 100ppm/°C (tối đa)





Các ứng dụng

• Thiết bị chạy bằng pin
• Hệ thống thu thập dữ liệu
• Thiết bị đo đạc
• Kiểm soát quá trình
• Quản lý năng lượng
• Thử nghiệm sản phẩm
• Điện tử ô tô
• Linh kiện âm thanh chính xác
