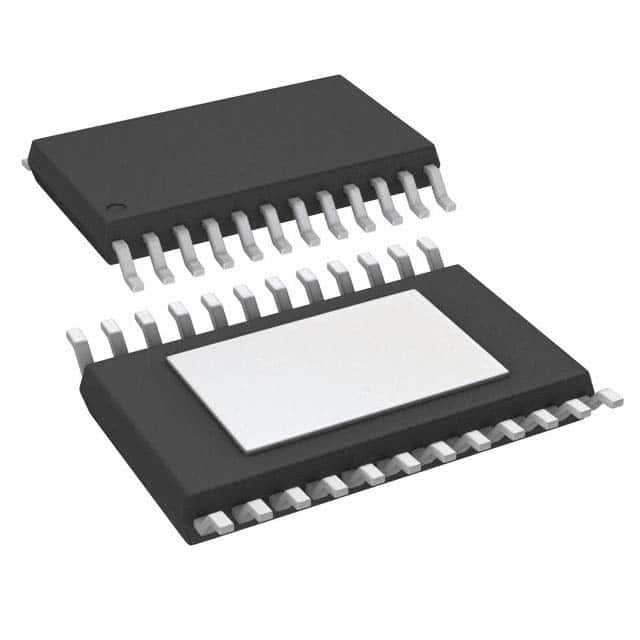

Trình điều khiển LED IC 10kHz-2MHz RGLTR PWM 24HTSSOP TPS929120QPWPRQ1

TPS929120QPWPRQ1

Bộ điều khiển đèn LED bên cao 40-V dành cho ô tô 12 kênh với giao diện FlexWire

Mô tả chung

Với nhu cầu hoạt ảnh ngày càng tăng trong chiếu sáng ô tô, đèn LED phải được điều khiển độc lập.Do đó, trình điều khiển LED với giao diện kỹ thuật số là điều cần thiết để điều khiển hiệu quả các ứng dụng chiếu sáng được điều khiển bằng pixel.Trong hệ thống chiếu sáng bên ngoài, nhiều chức năng của đèn thường được đặt trên các bo mạch PCB khác nhau với các dây nối ngoài bo mạch được kết nối với nhau.Rất khó để giao diện một đầu truyền thống đáp ứng các yêu cầu EMC nghiêm ngặt.Bằng cách sử dụng lớp vật lý CAN tiêu chuẩn công nghiệp, giao diện FlexWire dựa trên UART của TPS929120-Q1 dễ dàng thực hiện giao tiếp ngoài bảng ở khoảng cách xa mà không ảnh hưởng đến EMC.

TPS929120-Q1 là trình điều khiển đèn LED phía cao 12 kênh, 40 V, điều khiển dòng điện đầu ra 8 bit và chu kỳ nhiệm vụ PWM 12 bit.Thiết bị này đáp ứng nhiều yêu cầu quy định với chẩn đoán ngắn mạch LED, đoản mạch chạm đất và đoản mạch LED đơn.Cơ quan giám sát có thể định cấu hình cũng tự động đặt trạng thái không an toàn khi kết nối MCU bị mất và với EEPROM có thể lập trình, TPS929120-Q1 có thể được đặt linh hoạt cho các tình huống ứng dụng khác nhau.

Đặc trưng

• AEC-Q100 đủ điều kiện cho các ứng dụng ô tô:
  • Nhiệt độ cấp 1: –40°C đến +125°C, TMỘT
• Chức năng an toàn-có khả năng
  • Tài liệu có sẵn để hỗ trợ thiết kế hệ thống an toàn chức năng
• Đầu ra dòng điện phía cao chính xác 12 kênh:
  • Điện áp nguồn 4,5 V đến 40 V
  • Lên đến 75 mA kênh hiện tại được thiết lập bởi điện trở
  • Cài đặt hiện tại độc lập toàn cầu 2 bit, 6 bit
  • Độ chính xác dòng điện cao < ±5% ở 5 mA đến 75 mA
  • Độ chính xác dòng điện cao < ±10% ở 1 mA
  • Điện áp thấp giảm 500 mV ở 50 mA
  • Làm mờ PWM độc lập 12 bit
  • Tần số PWM có thể lập trình lên đến 20 kHz
  • Phương pháp làm mờ tuyến tính và hàm mũ
• Giao diện điều khiển FlexWire
  • Tần số xung nhịp lên tới 1 MHz
  • Tối đa 16 thiết bị trên một bus FlexWire
  • Giao dịch dữ liệu lên đến 8 byte trong một khung
  • Đầu ra 5-V LDO để cung cấp cho bộ thu phát CAN
• Chẩn đoán và bảo vệ:
  • Trạng thái không an toàn có thể lập trình
  • Phát hiện mạch hở LED
  • Phát hiện ngắn mạch LED
  • Chẩn đoán ngắn mạch đèn LED đơn
  • Phát hiện nguồn cung cấp thấp có thể lập trình
  • cống mởLỖIcho dấu hiệu lỗi
  • Cơ quan giám sát và CRC cho giao diện FlexWire
  • ADC 8 bit để đo điện áp chân
  • bảo vệ quá nhiệt
