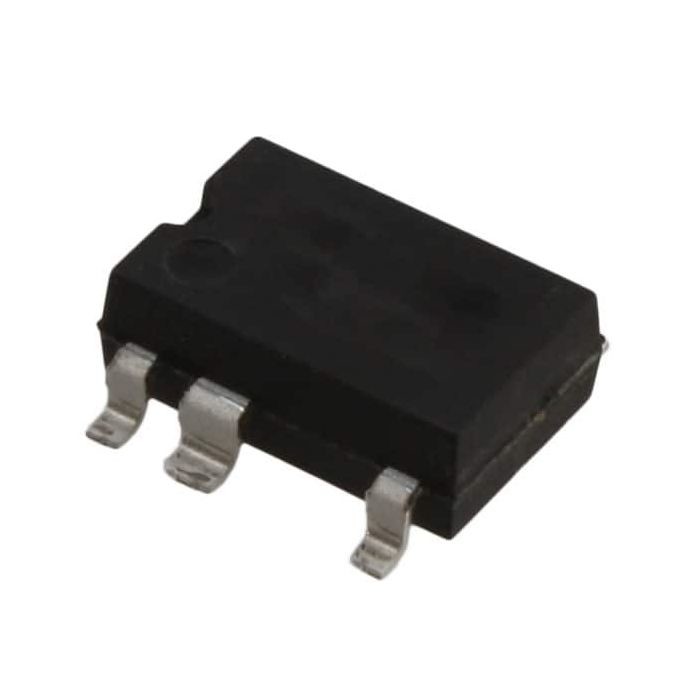

LNK306GN IC OFFLINE SWITCH MULT TOP 8SMD Tích hợp nguồn



Sự miêu tả

LinkSwitch-TN được thiết kế đặc biệt để thay thế tất cả các bộ nguồn không cách ly tuyến tính và được cấp nguồn bằng tụ điện (ống nhỏ giọt) trong phạm vi dòng điện đầu ra dưới 360 mA với chi phí hệ thống bằng nhau trong khi mang lại hiệu suất và hiệu suất năng lượng cao hơn nhiều.
Các thiết bị LinkSwitch-TN tích hợp một MOSFET công suất 700 V, bộ tạo dao động, sơ đồ điều khiển Bật/Tắt đơn giản, nguồn dòng chuyển đổi điện áp cao, dao động tần số, giới hạn dòng theo chu kỳ và mạch tắt nhiệt trên một IC nguyên khối.Nguồn điện khởi động và vận hành được lấy trực tiếp từ điện áp trên chân DRAIN, loại bỏ nhu cầu cung cấp sai lệch và mạch liên quan trong bộ chuyển đổi buck hoặc flyback.Mạch tự động khởi động lại được tích hợp đầy đủ trong LNK304-306 giới hạn công suất đầu ra một cách an toàn trong các điều kiện lỗi như ngắn mạch hoặc hở mạch, giảm số lượng linh kiện và chi phí bảo vệ tải cấp hệ thống.Nguồn cung cấp cục bộ do IC cung cấp cho phép sử dụng bộ ghép quang được phân loại không an toàn hoạt động như một bộ dịch mức để nâng cao hơn nữa hiệu suất điều chỉnh tải và đường truyền trong bộ chuyển đổi buck và buck-boost, nếu cần.





Sản phẩm nổi bật

Thay thế ống nhỏ giọt tuyến tính / nắp hiệu quả về chi phí
• Giải pháp chuyển đổi buck số lượng thành phần và chi phí thấp nhất
• Tự động khởi động lại được tích hợp đầy đủ để bảo vệ lỗi ngắn mạch và vòng hở – tiết kiệm chi phí linh kiện bên ngoài
• LNK302 sử dụng bộ điều khiển đơn giản hóa mà không cần tự động khởi động lại với chi phí hệ thống rất thấp
• Hoạt động ở tần số 66 kHz với giới hạn dòng điện chính xác – cho phép sử dụng cuộn cảm 1 mH có sẵn chi phí thấp cho dòng điện đầu ra lên đến 120 mA
• Dung sai chặt chẽ và sự thay đổi nhiệt độ không đáng kể
• Điện áp đánh thủng cao 700 V cung cấp khả năng chống đột biến đầu vào tuyệt vời
• Nhiễu tần số làm giảm đáng kể EMI (~10 dB)
– giảm thiểu chi phí bộ lọc EMI
• Nhiệt độ ngắt nhiệt cao (tối thiểu +135 °C)





Hiệu suất cao hơn nhiều so với Buck rời rạc và các giải pháp thụ động

• Hỗ trợ cấu trúc liên kết buck, buck-boost và flyback
• Quá tải nhiệt cấp hệ thống, bảo vệ ngắn mạch đầu ra và vòng điều khiển hở
• Điều chỉnh dòng và tải tuyệt vời ngay cả với cấu hình điển hình
• Băng thông cao cung cấp khả năng bật nhanh mà không bị quá tải
• Hoạt động giới hạn hiện tại từ chối gợn dòng
• Dải điện áp đầu vào đa năng (85 VAC đến 265 VAC)
• Tích hợp giới hạn dòng điện và bảo vệ quá nhiệt
• Hiệu quả cao hơn các giải pháp thụ động
• Hệ số công suất cao hơn so với giải pháp cấp nguồn bằng tụ điện
• Hoàn toàn sản xuất được trong SMD





EcoSmart®– Cực kỳ tiết kiệm năng lượng

• Tiêu thụ thường chỉ 50/80 mW trong cấu trúc liên kết buck tự cấp nguồn ở đầu vào 115/230 VAC không tải (phản hồi quang)
• Tiêu thụ thông thường chỉ 7/12 mW trong cấu trúc liên kết flyback với độ lệch bên ngoài ở đầu vào 115/230 VAC không tải
• Đáp ứng các yêu cầu của Ủy ban Năng lượng California (CEC), Energy Star và EU





Các ứng dụng

• Thiết bị và đồng hồ hẹn giờ
• Trình điều khiển LED và điều khiển công nghiệp
