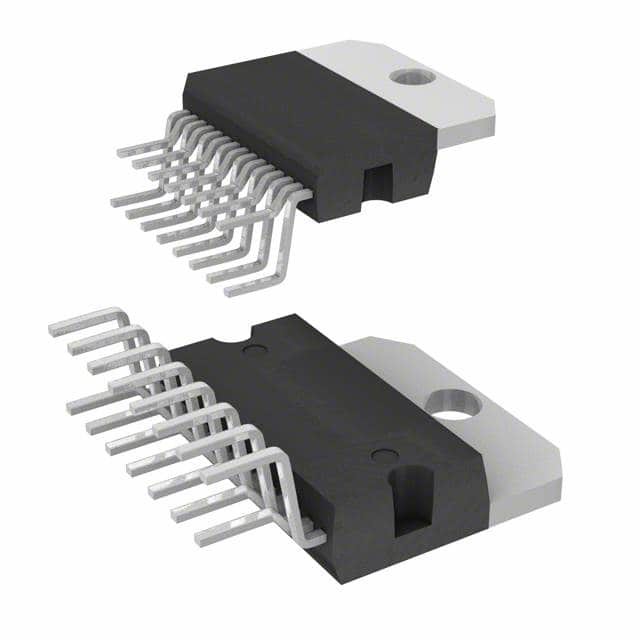

L298N IC NỬA CẦU DRVR 15MULTIWATT STMicroelectronics

Sự miêu tả

L298 là một mạch nguyên khối tích hợp trong gói Multiwatt và PowerSO20 15 đầu.Đây là trình điều khiển toàn cầu đôi có điện áp cao, dòng điện cao, chấp nhận các mức logic TTL thông thường và điều khiển các tải quy nạp như rơle, solenoid, DC và động cơ bước.Có hai đầu vào kích hoạt để bật hoặc tắt thiết bị độc lập với các tín hiệu đầu vào.

Đặc trưng

HOẠT ĐỘNG ĐIỆN ÁP CUNG CẤP LÊN TỚI 46 V
TỔNG DÒNG DC LÊN TỚI 4 A
ĐIỆN ÁP BÃO HÒA THẤP
BẢO VỆ QUÁ NHIỆT
ĐIỆN ÁP ĐẦU VÀO LOGICAL "0" LÊN TỚI 1,5 V
(KHÔNG CHỊU TIẾNG ỒN CAO)

Các ứng dụng

• GIAI ĐOẠN ĐẦU RA NGUỒN
  L298 có hai giai đoạn đầu ra nguồn (A ; B).Giai đoạn đầu ra nguồn có sự sắp xếp cầu nối và tùy thuộc vào trạng thái của đầu vào, đầu ra của nó có thể điều khiển tải quy nạp ở chế độ chung hoặc vi sai.Dòng điện đi qua tải thoát ra khỏi cầu ở đầu ra cảm giác;một điện trở bên ngoài (RSA ; RSB.) cho phép phát hiện cường độ của dòng điện này.

• GIAI ĐOẠN ĐẦU VÀO
  Mỗi cây cầu được cung cấp bởi bốn cổng, đầu vào là In1;Trong 2;EnA và In3;Trong4;EnB.Khi đầu vào En cao, đầu vào In đặt trạng thái cầu nối;khi đầu vào En ở mức thấp, cầu bị chặn.Các đầu vào đều tương thích với TTL.

• GỢI Ý
  Một tụ điện không cảm ứng, thường là 100 nF, phải được lên kế hoạch cho cả Vs và Vss, nối đất, càng gần chân GND càng tốt.Khi tụ điện khổng lồ của nguồn điện ở quá xa IC, thì phải lên kế hoạch cho một tụ điện thứ hai, nhỏ hơn gần L298.Điện trở cảm ứng, không được quấn dây, phải được nối đất ở cực âm của Vs, cực này phải gần với chân GND của IC
