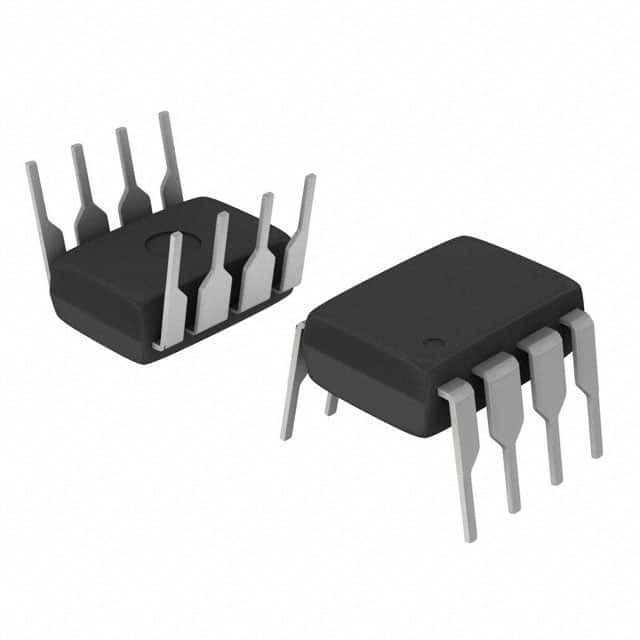

IR2111 CỔNG IC DRVR NỬA CẦU 8DIP Infineon Technologies
| Hàng hiệu | Infineon Technologies |
|---|---|
| Số mô hình | IR2111 |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh điện & hộp các tông |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Cấu hình điều khiển | Cầu nửa chừng | Loại kênh | đồng bộ |
|---|---|---|---|
| Số lượng trình điều khiển | 2 | loại cổng | IGBT, MOSFET kênh N |
| Cung cấp điện áp | 10V ~ 20V | Điện áp logic - VIL, VIH | 8.3V, 12.6V |
| Hiện tại - Đầu ra đỉnh (Nguồn, Chìm) | 250mA, 500mA | Kiểu đầu vào | Không nghịch đảo |
| Điện áp phía cao - Tối đa (Bootstrap) | 600 V | Thời gian tăng / giảm (Typ) | 80ns, 40ns |
| Nhiệt độ hoạt động | -40°C ~ 150°C (TJ) | Kiểu lắp | Thông qua lỗ |
| Gói / Trường hợp | 8-NHÚNG (0,300", 7,62mm) | Gói thiết bị nhà cung cấp | 8-PDIP |
Bạn có thể đánh dấu vào các sản phẩm bạn cần và liên lạc với chúng tôi trong bảng tin.
| Part Number | Description | |
|---|---|---|
| IR2153 | IC GATE DRVR HALF-BRIDGE 8DIP |
Mô tả sản phẩm
IR2111 CỔNG IC DRVR NỬA CẦU 8DIP Infineon Technologies
Thông tin chi tiết sản phẩm
Sự miêu tả
IR2111(S) là trình điều khiển IGBT và MOSFET công suất cao, tốc độ cao với các kênh đầu ra tham chiếu bên cao và bên thấp phụ thuộc được thiết kế cho các ứng dụng nửa cầu.Các công nghệ HVIC và CMOS miễn dịch chốt độc quyền cho phép xây dựng nguyên khối chắc chắn.Đầu vào logic tương thích với đầu ra CMOS tiêu chuẩn.Trình điều khiển đầu ra có giai đoạn đệm dòng xung cao được thiết kế để giảm thiểu sự dẫn chéo của trình điều khiển.Thời gian chết bên trong được cung cấp để tránh bắn xuyên qua nửa cầu đầu ra.Kênh nổi có thể được sử dụng để điều khiển MOSFET hoặc IGBT công suất kênh N ở cấu hình phía cao hoạt động lên đến 600 vôn.
Đặc trưng
• Kênh nổi được thiết kế để vận hành bootstrapHoạt động đầy đủ đến +600V
Chịu được điện áp thoáng qua âm
dV/dt miễn dịch
• Nguồn cung cấp ổ cổng từ 10 đến 20V
• Khóa điện áp thấp cho cả hai kênh
• Đầu vào kích hoạt CMOS Schmitt với tính năng kéo xuống
• Độ trễ lan truyền phù hợp cho cả hai kênh
• Thời gian chết được đặt nội bộ
• Ngõ ra phía cao cùng pha với ngõ vào
• Cũng có loại KHÔNG CHÌ
thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| nhà chế tạo | Infineon |
| danh mục sản phẩm | Trình điều khiển cổng |
| Loạt | - |
| Kiểu | Cầu nửa chừng |
| bao bì | Ống |
| Gói-Trường hợp | xuyên lỗ |
| Nhiệt độ hoạt động | 80ns, 40ns |
| Kiểu lắp | -40°C ~ 150°C (TJ) |
| Nhà cung cấp-Thiết bị-Gói hàng | 8-NHÚNG (0,300", 7,62mm) |
| Độ phân giải-bit | 2 |
| Giao diện dữ liệu | đồng bộ |
| Điện áp-Cung cấp-Analog | Không nghịch đảo |
| Điện áp-Cung cấp-Kỹ thuật số | 600V |
| Số lượng ADC-DAC | |
| Sigma-Delta | 10 V ~ 20 V |
| SN-Ratio-ADCs-DACs-db-Typ | 8.3V, 12.6V |
| Dynamic-Range-ADCs-DACs-db-Typ | 250mA, 500mA |
mô tả
IC điều khiển cổng nửa cầu 8-DIP không đảo ngược
