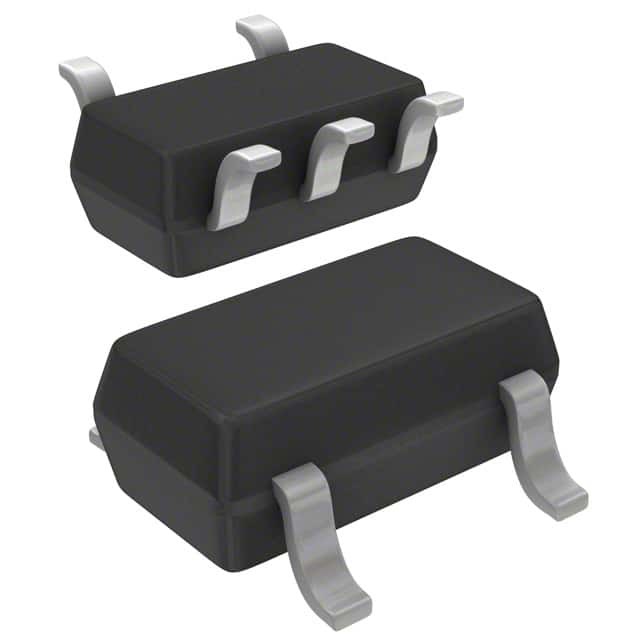

CLC1010IST5X IC OPAMP VFB 1 Dòng SOT23-5 MaxLinear, Inc.

Mô tả chung

COMLINEAR CLC1004 (một với vô hiệu hóa), CLC1014 (một), và CLC3004 (ba với vô hiệu hóa) là hiệu suất cao, các bộ khuếch đại phản hồi điện áp cung cấp tăng 750MHz 2 băng thông, ± 0.1dB tăng phẳng đến 200MHz, và tốc độ bắn 1,400V/μs. Hiệu suất cao này vượt quá yêu cầu của truyền hình độ nét cao (HDTV) và các ứng dụng đa phương tiện khác.Những bộ khuếch đại hiệu suất cao COMLINEAR cũng cung cấp nguồn đầu ra đầy đủ để điều khiển nhiều tải video.
CLC1004, CLC1014, và CLC3004 được thiết kế để hoạt động từ ± 5V hoặc + 5V. CLC1004 và CLC3004 cung cấp một tính năng bật / tắt nhanh để tiết kiệm điện.các đầu ra ở trạng thái trở kháng cao để cho phép các ứng dụng multiplexingSự kết hợp của tốc độ cao, năng lượng thấp, và hiệu suất video tuyệt vời làm cho các bộ khuếch đại này rất phù hợp để sử dụng trong nhiều mục đích chung,Ứng dụng tốc độ cao bao gồm lái xe đường dây video và ứng dụng hình ảnh.

Các đặc điểm

■ 0,1dB tăng phẳng đến 200MHz
■ 0.02%/0.01 ̊ tăng độ khác nhau/phase
■ 750MHz -3dB băng thông ở G = 2
■ 350MHz băng thông tín hiệu lớn
■ 1,400V/μs
■ Tiếng ồn điện áp đầu vào 4nV/√Hz
■ Điện ra 100mA
■ 20ns cho phép thời gian
■ Thường ổn định với tăng 2V/V hoặc lớn hơn
■ Được xác định đầy đủ ở nguồn cấp 5V và ± 5V
■ CLC1004: SOT23-6 không chứa Pb
■ CLC1014: SOT23-5 không chứa Pb
■ CLC3004: SOIC-16 không chứa Pb

Ứng dụng

■ Các trình điều khiển đường video RGB
■ trình điều khiển video độ nét cao
■ Máy chuyển đổi video và bộ định tuyến
■ Bộ đệm ADC
■ Phương pháp hoạt động
■ Người lái xe cáp
■ Ứng dụng hình ảnh
■ Máy nhận radar/đối thoại
