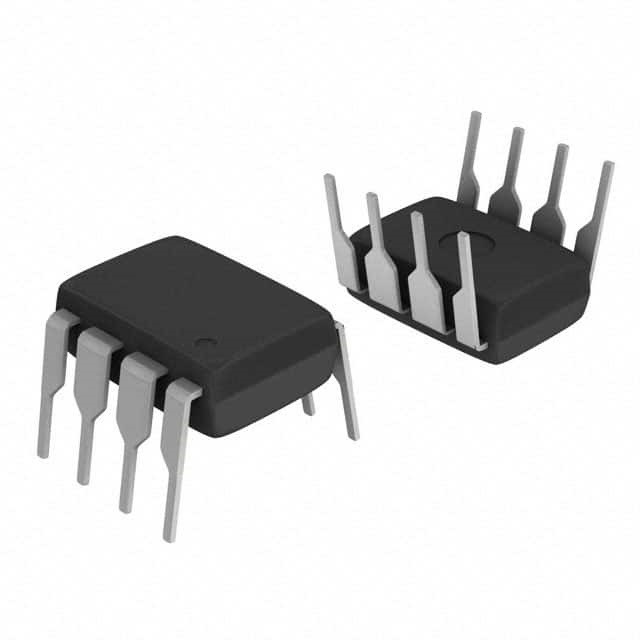

Multiscene 8 DIP IC OP AMP, Chip khuếch đại công suất 2 MẠCH LM358P

Mô tả LM358P

Các mạch này bao gồm hai mạch bù tần số bên trong, độ lợi cao, độc lập, được thiết kế đặc biệt để hoạt động từ một nguồn điện duy nhất trên một dải điện áp rộng.Mức tiêu hao nguồn điện thấp không phụ thuộc vào độ lớn của điện áp nguồn điện.
Các lĩnh vực ứng dụng bao gồm bộ khuếch đại đầu dò, khối khuếch đại dc và tất cả các mạch op-amp thông thường hiện có thể được triển khai dễ dàng hơn trong các hệ thống cấp nguồn đơn lẻ.Ví dụ, các mạch này có thể được cung cấp trực tiếp với +5V tiêu chuẩn được sử dụng trong các hệ thống logic và sẽ dễ dàng cung cấp các thiết bị điện tử giao diện cần thiết mà không yêu cầu bất kỳ nguồn điện bổ sung nào.Trong chế độ tuyến tính, dải điện áp ở chế độ chung đầu vào bao gồm tiếp đất và điện áp đầu ra cũng có thể dao động xuống đất, mặc dù chỉ được vận hành từ một điện áp nguồn duy nhất.

Tính năng LM358P

■ Bù tần số bên trong
■ Tăng điện áp Dc lớn: 100DB
■ Băng thông rộng (Unity Gain): 1.1MHZ (Bù nhiệt độ)
■ Dòng điện/OP rất thấp (500µA) Về cơ bản không phụ thuộc vào điện áp nguồn
■ Dòng điện phân cực đầu vào thấp: 20NA (Bù nhiệt độ)
■ Điện áp bù đầu vào thấp: 2MV
■ Dòng bù đầu vào thấp: 2NA
■ Phạm vi điện áp ở chế độ chung đầu vào Bao gồm nối đất
■ Dải điện áp đầu vào chênh lệch bằng với điện áp nguồn
■ Điện áp đầu ra lớn Swing 0v To (VCC - 1.5V)

Ứng dụng LM358P

• Động cơ cảm ứng AC, DC có chổi than, DC không chổi than, điện áp cao, điện áp thấp, nam châm vĩnh cửu và động cơ bước đều là những ví dụ về điều khiển động cơ.
• Bo mạch chủ và máy tính để bàn
• Máy điều hòa cả trong nhà và ngoài trời
• Tủ lạnh, máy giặt và máy sấy
• Biến tần điện áp, biến tần chuỗi, biến tần trung tâm và biến tần AC
• Nguồn điện liên tục
• Hệ thống POS (điểm bán hàng)
