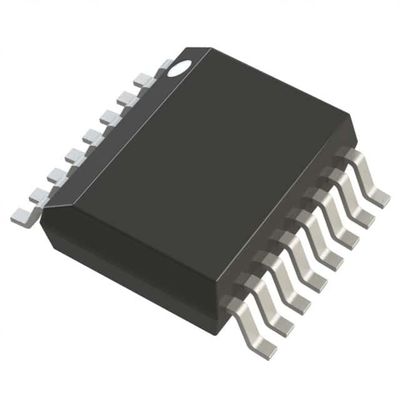

MAX4018EEE+ OPAMP IC Voltage Feedback VFB 3 Dòng 16QSOP

Mô tả chung

Máy tăng cường MAX4012 đơn, MAX4016 kép, MAX4018 ba, và MAX4020 quad op là các thiết bị ổn định tăng đơn vị kết hợp hiệu suất tốc độ cao với đầu ra Rail-to-Rail®.MAX4018 có một tính năng vô hiệu hóa làm giảm dòng điện cung cấp đến 400μA và đặt đầu ra của nó vào trạng thái trở ngại caoCác thiết bị này hoạt động từ + 3.3V đến + 10V nguồn cung cấp đơn hoặc từ ± 1.65V đến ± 5V nguồn cung cấp kép.Phạm vi điện áp đầu vào chế độ thông thường mở rộng ra ngoài đường ray cung cấp điện âm (đất trong các ứng dụng cung cấp điện duy nhất).
Các thiết bị này chỉ yêu cầu 5,5mA điện cấp tĩnh trong khi đạt được băng thông 200MHz -3dB và tốc độ 600V / μs.Các bộ phận này là một giải pháp tuyệt vời trong hệ thống năng lượng thấp / điện áp thấp đòi hỏi băng thông rộngNgoài ra, khi bị vô hiệu hóa, trở kháng đầu ra cao của chúng làm cho chúng lý tưởng cho các ứng dụng multiplexing.
MAX4012 có gói SOT23 mini 5 chân, trong khi MAX4016 có gói μMAX và SO 8 chân. MAX4018 / MAX4020 có sẵn trong QSOP 16 chân tiết kiệm không gian, cũng như SO 14 chân.

Đặc điểm

* Chi phí thấp
* Tốc độ cao:
200MHz -3dB băng thông (MAX4012)
150MHz -3dB băng thông (MAX4016/18/20)
30MHz 0.1dB Tăng phẳng
600V/μs Slew rate
* Hoạt động đơn 3.3V/5.0V
* Các đầu ra đường sắt đến đường sắt
* Input Common-Mode Range mở rộng ra ngoài VEE
* Tăng chênh lệch thấp / Giai đoạn: 0,02%/0,02 °
* Sự biến dạng thấp ở 5MHz:
-78dBc SFDR
-75dB tổng biến dạng hài hòa
* Động lượng đầu ra cao: ± 120mA
* Khả năng tắt 400μA (MAX4018)
* Khống chế đầu ra cao trong trạng thái tắt (MAX4018)
* Các gói tiết kiệm không gian SOT23-5, μMAX hoặc QSOP

Ứng dụng

Hộp đặt trên
Hệ thống video giám sát
Các dụng cụ chạy bằng pin
Video Line Driver
Giao diện chuyển đổi analog-điện tử
Hệ thống hình ảnh CCD
Hệ thống định tuyến và chuyển đổi video
