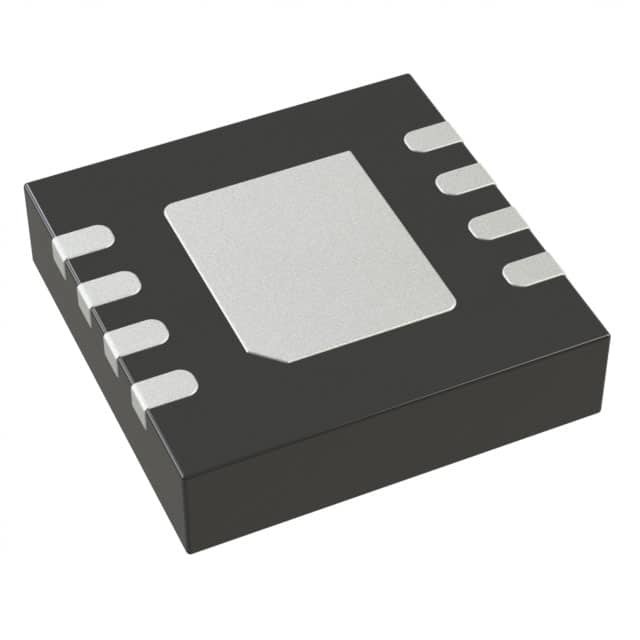

AD8137YCPZ-REEL7 IC OPAMP DIFF 1 CIRCUIT 8LFCSP Analog Devices Inc.

Định nghĩa chung

AD8137 là một trình điều khiển chênh lệch chi phí thấp với đầu ra đường ray đến đường ray lý tưởng để điều khiển các ADC 12 bit trong các hệ thống nhạy cảm với điện năng và chi phí.và kiến trúc phản hồi chế độ chung nội bộ của nó cho phép điện áp chế độ chung đầu ra của nó được điều khiển bằng điện áp áp dụng cho một chânVòng lặp phản hồi nội bộ cũng cung cấp đầu ra cân bằng vốn có cũng như ngăn chặn các sản phẩm biến dạng hài hòa thậm chí.Hoàn toàn khác biệt và một kết thúc-to-differential cấu hình tăng dễ dàng được thực hiện bởi AD8137. Mạng phản hồi bên ngoài bao gồm bốn kháng cự xác định mức tăng vòng kín của bộ khuếch đại. Tính năng tắt điện có lợi trong các ứng dụng năng lượng thấp quan trọng.
AD8137 được sản xuất theo quy trình XFCB thế hệ thứ hai độc quyền của Analog Devices, cho phép nó đạt được hiệu suất cao với mức tiêu thụ năng lượng rất thấp.
AD8137 có sẵn trong gói SOIC 8 chì nhỏ và 3 mm × 3 mm LFCSP. Nó được đánh giá để hoạt động trong phạm vi nhiệt độ công nghiệp mở rộng từ -40 ° C đến +125 ° C.

Các đặc điểm

Hoàn toàn khác biệt
Năng lượng cực kỳ thấp với tính năng tắt điện
2.6 mA dòng điện cung cấp yên tĩnh @ 5 V
450 μA trong chế độ tắt điện @ 5 V
Tốc độ cao
110 MHz tín hiệu lớn 3 dB băng thông @ G = 1
Tốc độ đập 450 V/μs
Hiệu suất SFDR 12 bit @ 500 kHz
Thời gian lắng đọng nhanh: 100 ns đến 0,02%
Điện áp chuyển đổi đầu vào thấp: ± 2,6 mV tối đa
Dòng điện chuyển đổi đầu vào thấp: 0,45 μA tối đa
Nhóm đầu vào và đầu ra khác nhau
Phân biệt với phân biệt hoặc kết thúc duy nhất với phân biệt
hoạt động
Khả năng phát ra từ đường sắt sang đường sắt
Điện áp đầu ra có thể điều chỉnh
Tăng suất điều chỉnh bên ngoài
Phạm vi điện áp cung cấp rộng: 2,7V đến 12V
Có sẵn trong gói SOIC nhỏ

Ứng dụng
Các trình điều khiển ADC 12 bit
Thiết bị thiết bị di động
Ứng dụng chạy bằng pin
Máy chuyển đổi đơn đầu thành chênh lệch
Bộ lọc hoạt động khác biệt
Máy tăng cường video
Máy thay đổi cấp độ
