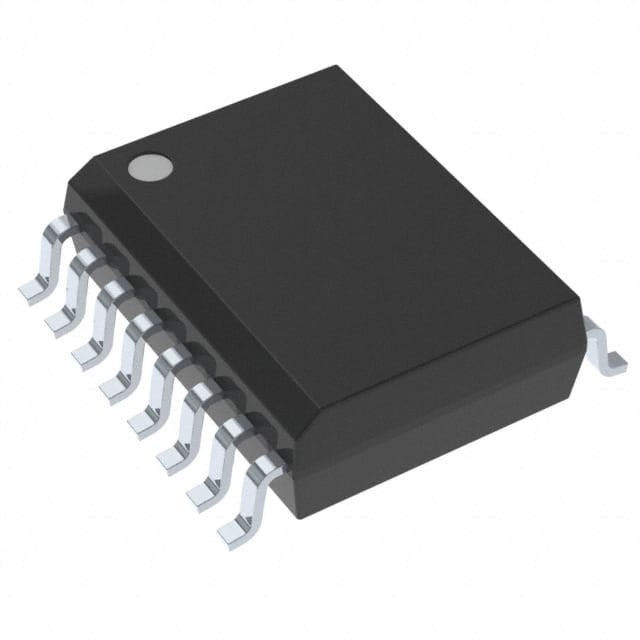

OP200GSZ-REEL IC OPAMP GP 2 CIRCUIT 16SOIC Analog Devices Inc.

Mô tả chung

OP200 là bộ khuếch đại hoạt động kép nguyên khối đầu tiên cung cấp hiệu suất chính xác loại OP77.OP200 kết hợp hiệu suất chính xác với không gian và tiết kiệm chi phí được cung cấp bởi một bộ khuếch đại kép.
OP200 có điện áp chuyển đổi đầu vào cực kỳ thấp dưới 75 μV với độ trôi dưới 0,5 μV / °C, được đảm bảo trên toàn bộ phạm vi nhiệt độ quân sự.000,000 vào tải 10 kΩ; dòng bias đầu vào dưới 2 nA; CMRR trên 120 dB; và PSRR dưới 1,8 μV/V.On-chip Zener Zap cắt giảm được sử dụng để đạt được cực kỳ thấp đầu vào điện áp offset của OP200 và loại bỏ sự cần thiết cho offset kéo.
Tiêu thụ năng lượng của OP200 thấp, với mỗi bộ khuếch đại hút ít hơn 725 μA dòng điện cung cấp. Tổng dòng điện được hút bởi OP200 kép ít hơn một nửa so với OP07 đơn,nhưng OP200 cung cấp cải tiến đáng kể so với các công nghiệp tiêu chuẩn op ampMật độ âm thanh của OP200, 11 nV/√Hz ở 1 kHz, là một nửa so với hầu hết các thiết bị cạnh tranh.
OP200 tương thích với OP221, LM158, MC1458/MC1558 và LT1013.
OP200 là một lựa chọn lý tưởng cho các ứng dụng đòi hỏi nhiều op amps chính xác và nơi tiêu thụ năng lượng thấp là quan trọng.
Đối với một bộ tăng cường hoạt động chính xác bốn, xem OP400.

Các đặc điểm

Điện áp chuyển đổi đầu vào thấp: tối đa 75 μV
Điện áp chuyển đổi thấp, trên -55°C < TA < +125°C tối đa 0,5 μV/°C
Dòng điện cấp thấp (mỗi bộ khuếch đại): tối đa 725 μA
Lợi thế mở cao: tối thiểu 5000 V/mV
Điện input bias thấp: tối đa 2 nA
mật độ điện áp tiếng ồn thấp: 11 nV/√Hz ở 1 kHz
Thường ổn định với tải trọng công suất lớn: 10 nF điển hình
