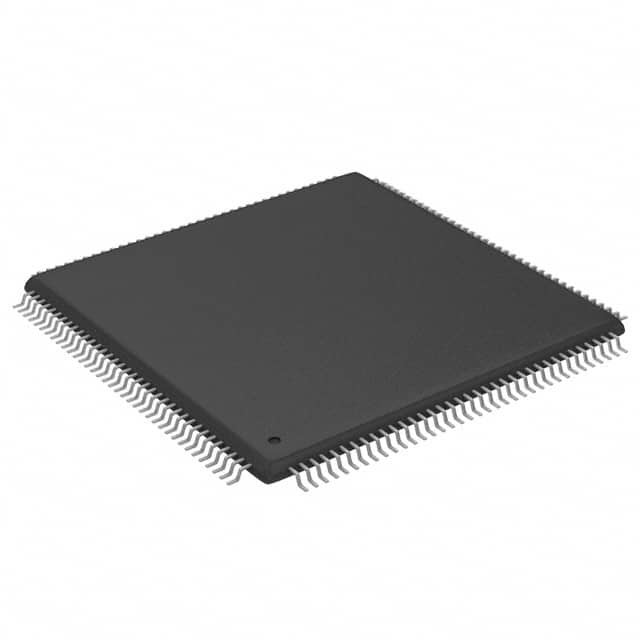

IDT70T3319S133DD IC SRAM 4,5MBIT SONG SONG 144TQFP Renesas Electronics America Inc

Mô tả

IDT70T651/9 là một RAM tĩnh hai cổng không đồng bộ tốc độ cao 256/128K x 36.IDT70T651/9 được thiết kế để được sử dụng như một bộ nhớ RAM hai cổng 9216/4608K-bit độc lập hoặc kết hợp RAM hai cổng MAS TER / SLAVE cho hệ thống từ 72 bit hoặc nhiều hơnSử dụng phương pháp RAM hai cổng IDT MASTER / SLAVE trong các ứng dụng hệ thống bộ nhớ 72 bit hoặc rộng hơn dẫn đến hoạt động toàn tốc độ, không có lỗi mà không cần thêm logic riêng biệt.
Thiết bị này cung cấp hai cổng độc lập với các chân điều khiển, địa chỉ và I / O riêng biệt cho phép truy cập độc lập, không đồng bộ để đọc hoặc ghi vào bất kỳ vị trí nào trong bộ nhớ.Một tính năng tắt điện tự động được điều khiển bởi chip cho phép (hoặc CE0 hoặc CE1) cho phép mạch trên chip của mỗi cổng để nhập vào chế độ năng lượng chờ rất thấp.
IDT70T651/9 có chế độ RapidWrite cho phép nhà thiết kế thực hiện các hoạt động ghi ngược lại mà không cần xung đầu vào R / W mỗi chu kỳ.Điều này đặc biệt quan trọng ở thời gian chu kỳ 8 và 10ns của IDT70T651/9, giảm bớt các cân nhắc thiết kế ở mức hiệu suất cao này.
70T651/9 có thể hỗ trợ điện áp hoạt động 3,3V hoặc 2,5V trên một hoặc cả hai cổng, được điều khiển bởi các chân OPT.

Đặc điểm

◆ Các tế bào bộ nhớ hai cổng thực sự cho phép truy cập đồng thời cùng một vị trí bộ nhớ
◆ Truy cập nhanh
️ Thương mại: 8/10/12/15n (tối đa.)
Công nghiệp: 10/12ns (tối đa)
◆ Chế độ RapidWrite đơn giản hóa các chu kỳ ghi liên tục tốc độ cao
◆ Chip kép cho phép mở rộng độ sâu mà không cần logic bên ngoài
◆ IDT70T651/9 dễ dàng mở rộng chiều rộng xe buýt dữ liệu lên 72 bit hoặc nhiều hơn bằng cách sử dụng Master / Slave select khi kết nối nhiều thiết bị
◆ M/S = VIH cho BUSY output flag trên Master, M/S = VIL cho BUSY input trên Slave
◆ Dấu hiệu bận rộn và bị gián đoạn
◆ Logic trọng tài cổng trên chip
◆ Hỗ trợ phần cứng trên chip đầy đủ của tín hiệu semaphore giữa các cổng
◆ Hoạt động hoàn toàn không đồng bộ từ cảng nào
◆ Kiểm soát byte riêng biệt cho bus multiplexed và bus tương thích tương thích
◆ Các đầu vào chế độ ngủ trên cả hai cổng
◆ Hỗ trợ các tính năng JTAG phù hợp với IEEE 1149.1
◆ Cung cấp điện 2.5V (± 100mV) duy nhất cho lõi
◆ Tương thích với LVTTL, có thể chọn 3.3V (± 150mV) / 2.5V (± 100mV) nguồn cung cấp điện cho I / O và tín hiệu điều khiển trên mỗi cổng
◆ Có sẵn trong 256-ball Ball Grid Array, 208-pin Plastic Quad Flatpack và 208-ball fine pitch Ball Grid Array.
◆ Phạm vi nhiệt độ công nghiệp (~40°C đến +85°C) có sẵn cho các tốc độ được chọn
