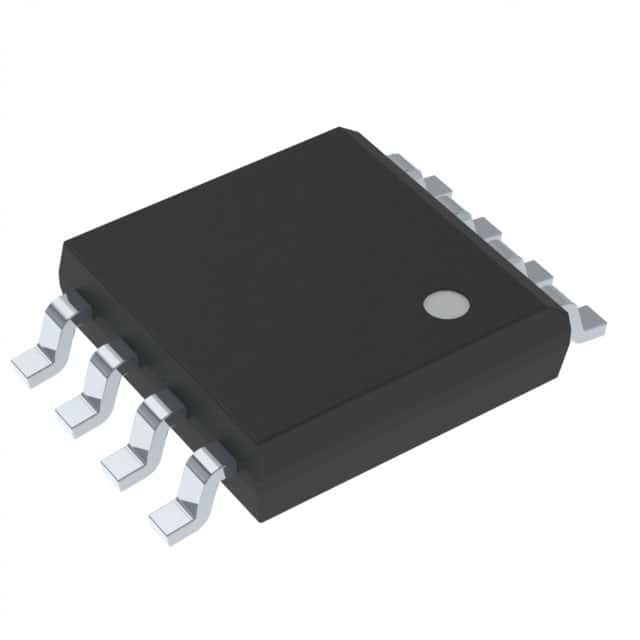

Bộ nhớ flash 85MHZ ổn định IC 16MBIT SPI 8SOIC AT45DB161E-SHD-T



Sự miêu tả

Atmel AT45DB161E là bộ nhớ Flash truy cập tuần tự giao diện nối tiếp, tối thiểu 2,3V hoặc 2,5V phù hợp lý tưởng cho nhiều ứng dụng lưu trữ dữ liệu, hình ảnh, mã chương trình và giọng nói kỹ thuật số.AT45DB161E cũng hỗ trợ giao diện nối tiếp RapidS cho các ứng dụng yêu cầu hoạt động ở tốc độ rất cao.Bộ nhớ 17.301.504 bit của nó được tổ chức thành 4.096 trang 512 byte hoặc 528 byte mỗi trang.Ngoài bộ nhớ chính, AT45DB161E còn chứa hai bộ đệm SRAM mỗi bộ 512/528 byte.Bộ đệm cho phép nhận dữ liệu trong khi một trang trong bộ nhớ chính đang được lập trình lại.Việc xen kẽ giữa cả hai bộ đệm có thể làm tăng đáng kể khả năng ghi luồng dữ liệu liên tục của hệ thống.Ngoài ra, bộ đệm SRAM có thể được sử dụng làm bộ nhớ đệm bổ sung của hệ thống và mô phỏng E2PROM (khả năng thay đổi bit hoặc byte) có thể được xử lý dễ dàng bằng thao tác đọc-sửa-ghi ba bước độc lập.





Đặc trưng

 Nguồn đơn 2.3V - 3.6V hoặc 2.5V - 3.6V
 Tương thích với Giao diện ngoại vi nối tiếp (SPI)
 Hỗ trợ chế độ SPI 0 và 3
 Hỗ trợ vận hành Atmel® RapidS™
 Khả năng đọc liên tục qua toàn bộ mảng
 Lên đến 85MHz
 Tùy chọn đọc công suất thấp lên đến 10 MHz
 Thời gian từ đồng hồ đến đầu ra (tV) tối đa là 6ns
 Kích thước trang có thể định cấu hình của người dùng
 512 byte mỗi trang
 528 byte mỗi trang (mặc định)
 Kích thước trang có thể được cấu hình sẵn tại nhà máy là 512 byte
 Hai bộ đệm dữ liệu SRAM hoàn toàn độc lập (512/528 byte)
 Cho phép nhận dữ liệu trong khi lập trình lại Mảng bộ nhớ chính
 Tùy chọn lập trình linh hoạt
 Byte/Chương trình trang (1 đến 512/528 byte) trực tiếp vào bộ nhớ chính
 Ghi đệm
 Bộ nhớ đệm cho chương trình trang bộ nhớ chính
 Tùy chọn Xóa linh hoạt
 Xóa trang (512/528 byte)
 Xóa khối (4KB)
 Xóa khu vực (128KB)
 Xóa chip (16-Mbit)
 Chương trình và Xóa Đình chỉ/Tiếp tục
 Các tính năng bảo vệ dữ liệu phần cứng và phần mềm nâng cao
 Bảo vệ khu vực cá nhân
 Khóa khu vực riêng lẻ để làm cho bất kỳ khu vực nào ở chế độ chỉ đọc vĩnh viễn
 Thanh ghi bảo mật có thể lập trình một lần (OTP) 128 byte
 64 byte được lập trình tại nhà máy với mã định danh duy nhất
 64 byte người dùng có thể lập trình
 Phần mềm điều khiển thiết lập lại
 Đọc ID thiết bị và nhà sản xuất theo tiêu chuẩn JEDEC
 Tản điện năng thấp
 Dòng điện cắt điện cực sâu 500nA (điển hình)
 Dòng điện giảm sâu 3μA (điển hình)
 25μA Dòng chờ (điển hình)
 11mA Dòng đọc hoạt động (điển hình)
 Độ bền: Tối thiểu 100.000 chu kỳ chương trình/xóa trên mỗi trang
 Lưu trữ dữ liệu: 20 năm
 Tuân thủ đầy đủ phạm vi nhiệt độ công nghiệp
 Các tùy chọn đóng gói màu xanh lá cây (không chứa Pb/Halide/tuân thủ RoHS)
 SOIC 8 đầu (rộng 0,150")
 8-pad DFN siêu mỏng (5 x 6 x 0,6mm)
 9-ball Chip-scale BGA (5 x 5 x 1.2mm)
