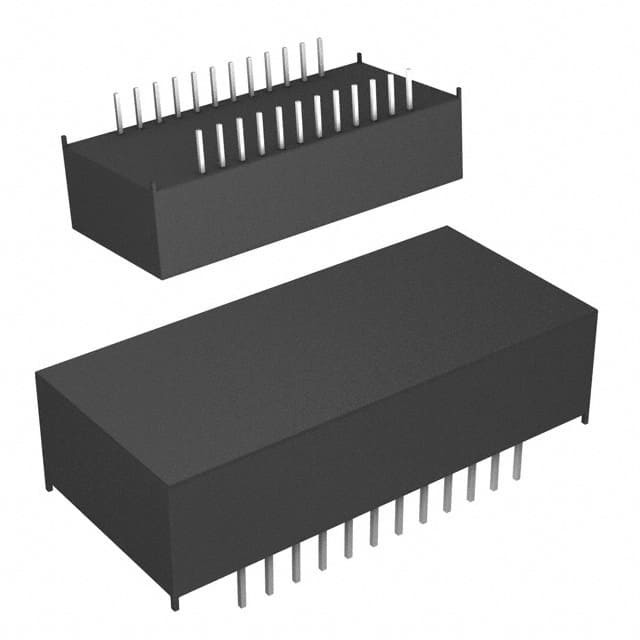

DS1220AD-100IND+ IC NVSRAM 16KBIT PARALLEL 24EDIP Analog Devices Inc./Maxim Integrated

Mô tả

DS1220AB và DS1220AD 16k Nonvolatile SRAM là 16,384 bit, hoàn toàn tĩnh, SRAM không dễ bay hơi được tổ chức thành 2048 từ với 8 bit.Mỗi NV SRAM có một nguồn năng lượng lithium tự cung cấp và mạch điều khiển liên tục giám sát VCC cho một điều kiện vượt quá mức dung nạpKhi tình trạng như vậy xảy ra, nguồn năng lượng lithium tự động bật và bảo vệ ghi được bật vô điều kiện để ngăn chặn sự hỏng dữ liệu.NV SRAMs có thể được sử dụng thay thế cho các SRAM 2k x 8 hiện có trực tiếp phù hợp với tiêu chuẩn DIP 24-pin phổ biếnCác thiết bị cũng phù hợp với pinout của 2716 EPROM và 2816 EEPROM, cho phép thay thế trực tiếp trong khi tăng hiệu suất.Không có giới hạn về số lượng chu kỳ ghi có thể được thực hiện và không cần thêm mạch hỗ trợ cho giao diện vi xử lý.

Các đặc điểm

■ 10 năm lưu trữ dữ liệu tối thiểu khi không có nguồn điện bên ngoài
■ Dữ liệu được tự động bảo vệ trong trường hợp mất điện
■ Thay thế trực tiếp 2k x 8 RAM tĩnh dễ bay hơi hoặc EEPROM
■ Chu kỳ ghi không giới hạn
■ CMOS năng lượng thấp
■ JEDEC tiêu chuẩn 24-pin DIP gói
■ Thời gian truy cập đọc và ghi 100 ns
■ Nguồn năng lượng lithium được ngắt điện để giữ độ tươi cho đến khi sử dụng điện lần đầu tiên
■ Phạm vi hoạt động VCC đầy đủ ± 10% (DS1220AD)
■ Tùy chọn ± 5% phạm vi hoạt động VCC (DS1220AB)
■ Phạm vi nhiệt độ công nghiệp tùy chọn từ -40 °C đến +85 °C, được chỉ định IND
