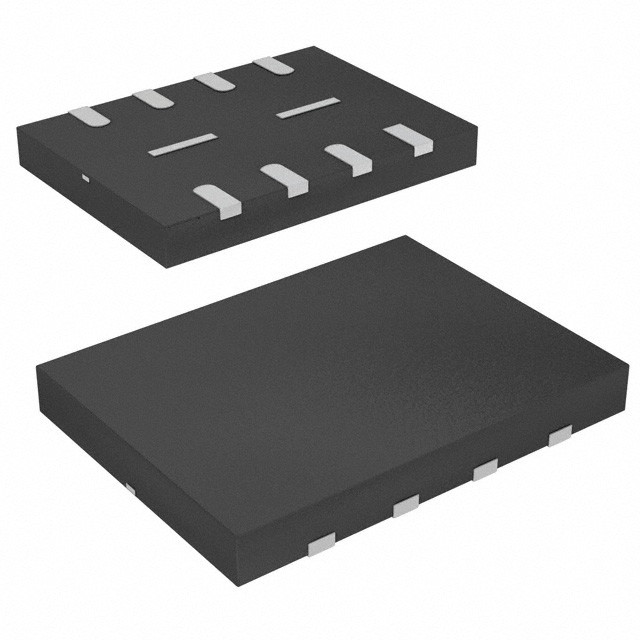

W25Q16DWUUIG IC FLASH 16MBIT SPI/QUAD 8USON Winbond Electronics

Mô tả chung

Bộ nhớ Serial Flash W25Q16DW (16M-bit) cung cấp một giải pháp lưu trữ cho các hệ thống có không gian, chân và năng lượng hạn chế.Dòng 25Q cung cấp tính linh hoạt và hiệu suất vượt xa các thiết bị Serial Flash thông thường. Chúng lý tưởng cho việc shadowing mã vào RAM, thực thi mã trực tiếp từ Dual / Quad SPI (XIP) và lưu trữ giọng nói, văn bản và dữ liệu. Thiết bị hoạt động trên một 1.65V đến 1.Cung cấp điện 95V với mức tiêu thụ điện thấp đến 4mA hoạt động và 1μA khi tắt điệnTất cả các thiết bị được cung cấp trong các gói tiết kiệm không gian.
Mảng W25Q16DW được tổ chức thành 8.192 trang có thể lập trình với 256 byte mỗi trang. Có thể lập trình tối đa 256 byte cùng một lúc. Các trang có thể bị xóa theo nhóm 16 (xóa khu vực 4KB),nhóm 128 (32KB xóa khối), các nhóm 256 (64KB block erase) hoặc toàn bộ chip (chip erase).Các lĩnh vực nhỏ 4KB cho phép linh hoạt hơn trong các ứng dụng đòi hỏi lưu trữ dữ liệu và tham số(Xem hình 2).
W25Q16DW hỗ trợ Serial Peripheral Interface (SPI) tiêu chuẩn, Dual / Quad I / O SPI cũng như Quad Peripheral Interface (QPI) chu kỳ hướng dẫn 2 giờ: Serial Clock, Chip Select,Dữ liệu hàng loạt I/O0 (DI), I/O1 (DO), I/O2 (/WP) và I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O and QPI instructions. Tốc độ truyền này có thể vượt trội hơn các bộ nhớ Flash song song 8 và 16 bit chuẩn.Chế độ đọc liên tục cho phép truy cập bộ nhớ hiệu quả với ít nhất 8 giờ chỉ thị trên đầu để đọc một địa chỉ 24 bit, cho phép hoạt động thực sự XIP (chạy tại chỗ).
Một chân cầm, chân bảo vệ ghi và bảo vệ ghi có thể lập trình, với điều khiển mảng trên hoặc dưới, cung cấp tính linh hoạt điều khiển hơn nữa.Thiết bị hỗ trợ tiêu chuẩn JEDEC về xác định nhà sản xuất và thiết bị, một số serial duy nhất 64 bit và bốn hồ sơ bảo mật 256 byte.

Các đặc điểm

• Gia đình trí nhớ SpiFlash
W25Q16DW: 16M-bit / 2M-byte097,152)
¢ SPI tiêu chuẩn: CLK, /CS, DI, DO, /WP, /Hold
¢ SPI kép: CLK, /CS, IO0, IO1, /WP, /Hold
Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
¢ QPI: CLK, /CS, IO0, IO1, IO2, IO3
• Serial Flash hiệu suất cao nhất
️ Đồng hồ SPI tiêu chuẩn 104MHz/Điều đôi/Bốn
️ 208/416MHz tương đương SPI hai/bốn
Tỷ lệ truyền dữ liệu liên tục 50MB/s
Hơn 100.000 chu kỳ xóa / chương trình
¢ Lưu trữ dữ liệu hơn 20 năm
• Chế độ đọc liên tục hiệu quả và QPI
Đọc liên tục với 8/16/32/64-Byte Wrap
Chỉ cần 8 giờ để giải quyết trí nhớ
Quad Peripheral Interface (QPI) giảm
chi phí hướng dẫn
Cho phép hoạt động thực sự XIP (để thực hiện tại chỗ)

• Năng lượng thấp, phạm vi nhiệt độ rộng
️ Điện áp đơn từ 1,65 đến 1,95V
️ Điện tích hoạt động 4mA, < 1μA Điện tắt (thường)
Phạm vi hoạt động từ -40 °C đến +85 °C
• Kiến trúc linh hoạt với các lĩnh vực 4 KB
️ Xóa khu vực đồng bộ (4K-byte)
️ Xóa khối thống nhất (32K và 64K-byte)
Chương trình 1 đến 256 byte mỗi trang có thể lập trình
Xóa/Ngừng chương trình và tiếp tục
• Các tính năng bảo mật nâng cao
️ Bảo vệ viết phần mềm và phần cứng
Bảo vệ mảng bổ sung 4KB trên/dưới
️ Khóa nguồn điện và bảo vệ OTP
¢ ID duy nhất 64-bit cho mỗi thiết bị
️ 4X256-Bytes Security Registers với khóa OTP
Các bit đăng ký trạng thái biến động và không biến động
• Bao bì tiết kiệm không gian
8 pin SOIC 150/208-mil
️ 8-pad WSON 6x5-mm, USON 4x3-mm
8 quả bóng WLBGA
- 16 pin SOIC 300-mil
Liên hệ Winbond cho KGD và các tùy chọn khác
