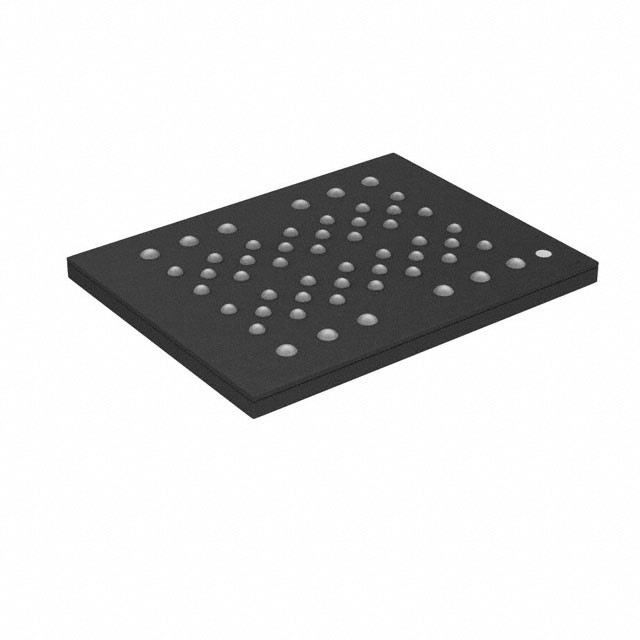

MT29F128G08AKAAAC5:A IC FLASH 128GBIT PARALLEL 52VLGA Micron Technology Inc.

Mô tả chung

Các thiết bị Micron NAND Flash bao gồm một giao diện dữ liệu không đồng bộ cho các hoạt động I/O hiệu suất cao.Có năm tín hiệu điều khiển được sử dụng để thực hiện giao diện dữ liệu asyn chronous: CE#, CLE, ALE, WE#, và RE#. Các tín hiệu bổ sung kiểm soát bảo vệ ghi phần cứng (WP#) và giám sát trạng thái thiết bị (R / B#).

Đặc điểm

• Open NAND Flash Interface (ONFI) phù hợp với 2.2
• Công nghệ tế bào đa cấp (MLC)
• Tổ chức
️ Kích thước trang x8: 8640 byte (8192 + 448 byte)
Kích thước khối: 256 trang (2048K + 112K byte)
- Kích thước máy bay: 2 máy bay x 2048 khối trên mỗi máy bay
¢ Kích thước thiết bị: 64Gb: 4096 khối;
128Gb: 8192 khối;
256Gb: 16.384 khối;
512Gb: 32.786 khối
• Hiệu suất I/O đồng bộ
️ Tối đa đến chế độ đồng bộ 5
Tốc độ đồng hồ: 10ns (DDR)
️ Điện lượng đọc/viết trên pin: 200 MT/s
• Hiệu suất I/O không đồng bộ
️ Tối đa đến chế độ hẹn giờ không đồng bộ 5
️
tRC/tWC: 20ns (MIN)
• Hiệu suất mảng
Đọc trang: 50μs (MAX)
Trang chương trình: 1300μs (TYP)
️ Khóa xóa: 3ms (TYP)
• Phạm vi điện áp hoạt động
VCC: 2.7V 3.6V
VCCQ: 1,7V, 1,9V, 3,6V
• Bộ lệnh: ONFI NAND Flash Protocol
• Bộ lệnh nâng cao
️ Cache chương trình
Đọc bộ nhớ cache theo thứ tự
Đọc cache ngẫu nhiên
Chế độ lập trình một lần (OTP)
️ Các lệnh đa máy bay
Các hoạt động đa LUN
Đọc ID duy nhất
️ Bản sao lại
• Khối đầu tiên (địa chỉ khối 00h) có hiệu lực khi vận chuyển
Đối với ECC tối thiểu, xem
Quản lý lỗi (trang 109).
• Reset (FFh) cần thiết như lệnh đầu tiên sau khi bật điện
trên
• Byte tình trạng hoạt động cung cấp phương pháp phần mềm cho
phát hiện
️ Hoàn thành hoạt động
Điều kiện vượt qua / thất bại
️ Tình trạng bảo vệ ghi
• DQS cung cấp một phương pháp phần cứng
để đồng bộ hóa dữ liệu DQ trong hệ thống đồng bộ
giao diện
• Các hoạt động sao chép được hỗ trợ trong máy bay
từ đó đọc dữ liệu
• Chất lượng và độ tin cậy
¢ Lưu trữ dữ liệu: 10 năm
¢ Độ bền: 5000 chu kỳ PROGRAM/ERASE
• Nhiệt độ hoạt động:
️ Thương mại: 0 °C đến +70 °C
Công nghiệp (IT): 40oC đến + 85oC
• Gói
LGA 52-pad
️ 48 pin TSOP
BGA 100 quả bóng
