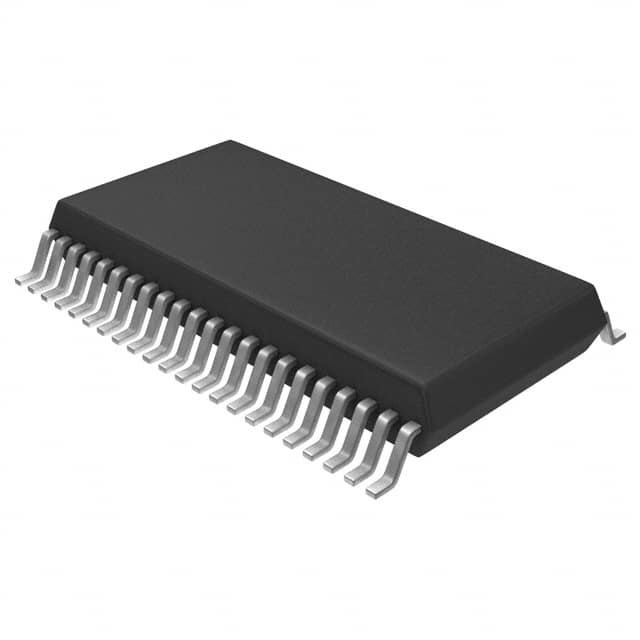

MT28F400B3SG-8 B IC FLASH 4MBIT PARALLEL 44SO Micron Technology Inc.

Mô tả chung

MT28F004B3 (x8) và MT28F400B3 (x16/x8) là các thiết bị bộ nhớ lập trình không dễ bay hơi, có thể xóa bằng điện (bức nhấp nháy), chứa 4,194,304 bit được tổ chức thành 262,144 từ (16 bit) hoặc 524,288 byte (8 bit). Viết hoặc xóa thiết bị được thực hiện bằng điện áp 3.3V hoặc 5V VPP, trong khi tất cả các hoạt động được thực hiện bằng 3.3V VCCDo tiến bộ công nghệ quy trình, 5V VPP là tối ưu cho ứng dụng và lập trình sản xuất.
MT28F004B3 và MT28F400B3 được tổ chức thành bảy khối có thể xóa riêng biệt.các thiết bị có một khối khởi động được bảo vệ bằng phần cứng. Viết hoặc xóa khối khởi động đòi hỏi phải áp dụng siêu điện áp cho chân RP # hoặc lái WP # HIGH ngoài việc thực hiện các trình tự ghi hoặc xóa bình thường.Khối này có thể được sử dụng để lưu trữ mã được thực hiện trong phục hồi hệ thống cấp thấpCác khối còn lại khác nhau về mật độ và được viết và xóa mà không cần các biện pháp bảo mật bổ sung.

Các đặc điểm

• Bảy khối xóa:
Khối khởi động từ 16KB / 8K (được bảo vệ)
Hai khối tham số từ 8KB / 4K
Bốn khối bộ nhớ chính
• Công nghệ thông minh 3 (B3):
3.3V ±0.3V VCC
3.3V ±0.3V VPP ứng dụng lập trình
5V ± 10% VPP ứng dụng/lập trình sản xuất1
• Tương thích với thiết bị 0.3μm Smart 3
• Tiến trình cổng nổi CMOS cao cấp 0,18μm
• Thời gian truy cập địa chỉ: 80ns
• 100.000 chu kỳ xóa
• Các thông số tiêu chuẩn trong ngành
• Các đầu vào và đầu ra hoàn toàn tương thích với TTL
• Tự động ghi và xóa thuật toán
• Hai chu trình ghi / xóa
• Đọc và Viết toàn byte hoặc toàn từ
(MT28F400B3, 256K x 16/512K x 8)
• Chỉ đọc và viết trên toàn byte
(MT28F004B3, 512K x 8)
• Các lựa chọn bao bì TSOP và SOP
