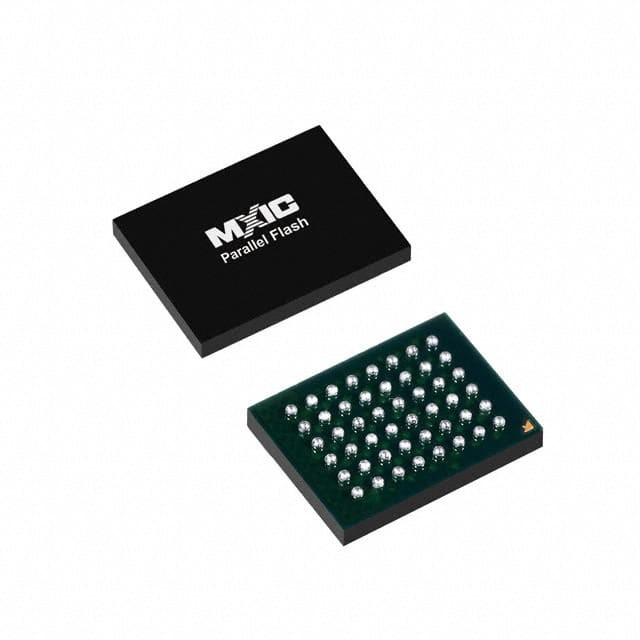

MX29LV800CTXEI-70G IC FLASH 8MBIT SONG SONG 48LFBGA Macronix

Gia đình sản phẩm MX29LV160C T / B đã bị ngừng sản xuất. Gia đình sản phẩm MX29LV160C T / B không được khuyến cáo cho các thiết kế mới. Gia đình MX29LV160D T / B là sự thay thế được khuyến cáo.Vui lòng xem trang dữ liệu MX29LV160D T/B để biết đầy đủ thông số kỹ thuật và thông tin đặt hàng, hoặc liên hệ với đại diện bán hàng địa phương của bạn để được hỗ trợ thêm

Các đặc điểm

Các đặc điểm chung
• Byte/Word chế độ chuyển đổi:
- 524.288 x8 / 262.144 x16 (MX29LV400C)
- Một.048,576 x8 / 524,288 x16 (MX29LV800C)
- Hai.097,152 x8 / 1,048,576 x16 (MX29LV160C)
• Cấu trúc ngành
- 16K-Byte x 1, 8K-Byte x 2, 32K-Byte x 1 64K-Byte x 7 (MX29LV400C), 64K-Byte x 15 (MX29LV800C), 64K-Byte x 31 (MX29LV160C)
- Cung cấp chức năng bảo vệ khu vực để ngăn chặn chương trình hoặc xóa hoạt động trong khu vực được bảo vệ
- Cung cấp chức năng chip không bảo vệ để cho phép thay đổi mã
- Cung cấp chức năng tạm thời khu vực không được bảo vệ cho thay đổi mã trong khu vực được bảo vệ trước đó
• Hoạt động cung cấp điện duy nhất
- 2,7 đến 3,6 volt để đọc, xóa và hoạt động chương trình
• Lock-up được bảo vệ đến 250mA từ -1V đến Vcc + 1V
• ức chế ghi thấp Vcc: Vcc ≤ 1.4V
• Phù hợp với tiêu chuẩn JEDEC
- Pinout và phần mềm tương thích với một nguồn cung cấp năng lượng Flash
• Hoạt động tương thích với thiết bị MX29LV400B/MX29LV800B/MX29LV160B

Hiệu suất

• Hiệu suất cao
- Thời gian truy cập nhanh: 45R (chỉ MX29LV400C và MX29LV800C), 55R/70/90ns
- Thời gian chương trình nhanh: 7 us / từ điển hình sử dụng chức năng tăng tốc
- Thời gian xóa nhanh: 0,7s / khu vực, 15s / chip (thường, MX29LV160C)
• Tiêu thụ năng lượng thấp
- Điện tích hoạt động thấp: 10mA (thường) ở 5MHz
- Điện chờ thấp: 200nA (thường)
• Ít nhất 100.000 xoá / chu kỳ chương trình
• Lưu trữ dữ liệu 20 năm

Các tính năng phần mềm

• Xóa Từng/ Xóa Resume
- Dừng hoạt động xóa khu vực để đọc dữ liệu từ hoặc chương trình dữ liệu đến một khu vực khác mà không bị xóa
• Tình trạng Trả lời
- Dữ liệu# Polling & Toggle bit cung cấp phát hiện chương trình và xóa hoàn thành hoạt động
• Hỗ trợ giao diện Flash chung (CFI)

Các đặc điểm phần cứng

• Sẵn sàng/Làm việc# (RY/BY#)
- Cung cấp một phương pháp phần cứng để phát hiện chương trình và xóa hoàn thành hoạt động
• Khởi động lại phần cứng (RESET#) đầu vào
#NAME?

Bao bì

• SOP 44 pin
• TSOP 48 pin
• TFBGA 48 quả bóng
• 48-Ball LFBGA
• WFBGA 48 quả bóng
• XFLGA 48 quả bóng
• Tất cả các thiết bị đều phù hợp với RoHS
