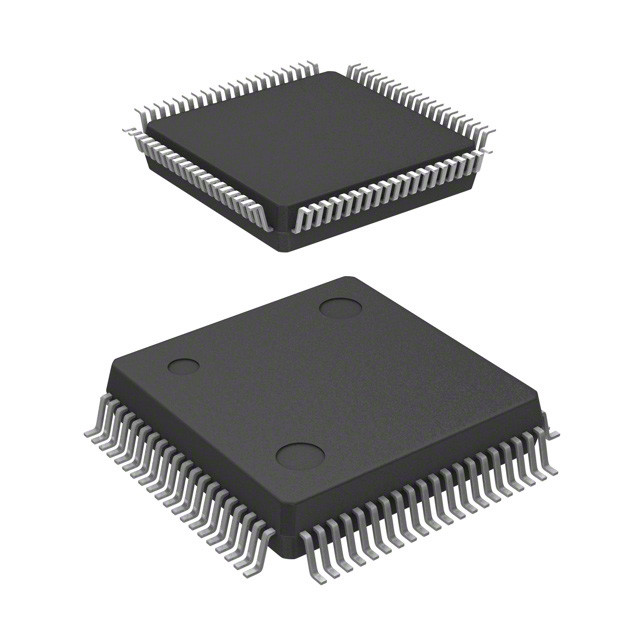

S29CD016J0MQFM030 IC FLASH 16MBIT PAR 56MHZ 80PQFP Công nghệ Infineon

Mô tả chung

Gia đình Flash S29CD-G là một chế độ bùng nổ, khởi động kép, cùng lúc đọc / ghi gia đình bộ nhớ flash với linh hoạtI / OTM được sản xuất trên Công nghệ quy trình 170 nm.

Đặc điểm đặc biệt

Ưu điểm kiến trúc
■ Các hoạt động đọc/viết đồng thời
Đọc dữ liệu từ một ngân hàng trong khi thực hiện xóa
chức năng chương trình trong ngân hàng khác
- Không có độ trễ giữa các hoạt động đọc và ghi
¢ Hai kiến trúc ngân hàng: ngân hàng lớn / ngân hàng nhỏ
75%/25%
■ Xe tải dữ liệu x32 được xác định bởi người dùng
■ Bàn giày đôi
¢ Các khu vực trên và dưới của boot trong cùng một thiết bị
■ Kiến trúc ngành linh hoạt
8 2K Double Word, 62 16K
Double Word, và tám khu vực 2K Double Word
8 2K Double Word, 32 16K
Double Word, và tám khu vực 2K Double Word
■ Lĩnh vực Silicon bảo mật (256 Bytes)
️ Nhà máy khóa và xác định: 16 byte để an toàn,
nhà máy ngẫu nhiên Số chuỗi điện tử; Cũng biết
như đánh dấu điện tử
■ Sản xuất trên công nghệ quy trình 170 nm
■ giao diện Burst lập trình được
️ Giao diện với bất kỳ bộ xử lý hiệu suất cao nào
️ Lực phát nổ đọc hoạt động: 2, 4, và 8 đôi
từ nứt tuyến tính với hoặc không có bọc xung quanh
■ Hoạt động chương trình
️ Thực hiện ghi đồng bộ và không đồng bộ
Hoạt động của cài đặt đăng ký cấu hình bùng nổ
độc lập
■ Hoạt động nguồn điện duy nhất
Optimized cho 2.5 đến 2.75 volt đọc, xóa, và
hoạt động chương trình
■ Khả năng tương thích với các tiêu chuẩn JEDEC (JC42.4)
Phần mềm tương thích với nguồn cấp năng lượng đơn Flash
Khả năng tương thích ngược với AMD/Fujitsu Am29LV/
Bộ nhớ flash MBM29LV và Am29F/MBM29F

Đặc điểm hiệu suất

■ Truy cập đọc hiệu suất cao
Thời gian truy cập ban đầu / ngẫu nhiên 48 ns (32 Mb) và 54
ns (16 Mb)
Thời gian truy cập bùng nổ 7,5 ns (32 Mb) hoặc 9 ns (16 Mb)
■ Tiêu thụ năng lượng cực thấp
Chế độ phát nổ đọc: 90 mA @ 75 MHz tối đa
Chương trình/Xóa: tối đa 50 mA
Chế độ chờ: CMOS: tối đa 60 μA
■ 1 triệu chu kỳ ghi trên mỗi ngành
■ Lưu trữ dữ liệu 20 năm
■ Điều khiển đa năng
️ Tạo điện áp đầu ra dữ liệu và dung nạp dữ liệu
điện áp đầu vào được xác định bởi điện áp trên
VIO pin
️ 1,65 V đến 3,60 V tín hiệu I/O tương thích

Tính năng phần mềm

■ Bảo vệ ngành liên tục
¢ Khóa kết hợp của các lĩnh vực riêng lẻ và ngành
nhóm để ngăn chặn chương trình hoặc xóa các hoạt động
trong lĩnh vực đó (chỉ yêu cầu mức VCC)
■ Bảo vệ lĩnh vực mật khẩu
¢ Khóa kết hợp của các lĩnh vực riêng lẻ và ngành
nhóm để ngăn chặn chương trình hoặc xóa các hoạt động
trong lĩnh vực đó sử dụng một 64-bit có thể xác định bởi người dùng
mật khẩu
■ Hỗ trợ Common Flash Interface (CFI)
■ Khởi khóa lệnh chương trình Bypass
- Giảm thời gian lập trình tổng thể khi phát hành
nhiều trình tự lệnh chương trình
■ Dữ liệu# Đánh giá và chuyển đổi bit
Cung cấp một phương pháp phần mềm để phát hiện chương trình hoặc
Hoàn thành hoạt động xóa

Tính năng phần cứng

■ Ngừng chương trình/Tái bắt đầu và xóa Ngừng/
Tiếp tục
¢ Ngừng chương trình hoặc xóa các hoạt động để cho phép
đọc, lập trình, hoặc xóa trong cùng một ngân hàng
■ Tái thiết lập phần cứng (RESET#), Sẵn sàng/Làm việc# (RY/
BY#), và Write Protect (WP#)
■ Nhập ACC
¢ Tốc độ lập trình nhanh hơn để có hiệu suất cao hơn
trong quá trình sản xuất hệ thống
■ Các lựa chọn gói
PQFP 80 chân
- 80 quả bóng BGA tăng cường
Tùy chọn gói không có Pb cũng có sẵn
️ Được biết là tốt chết
