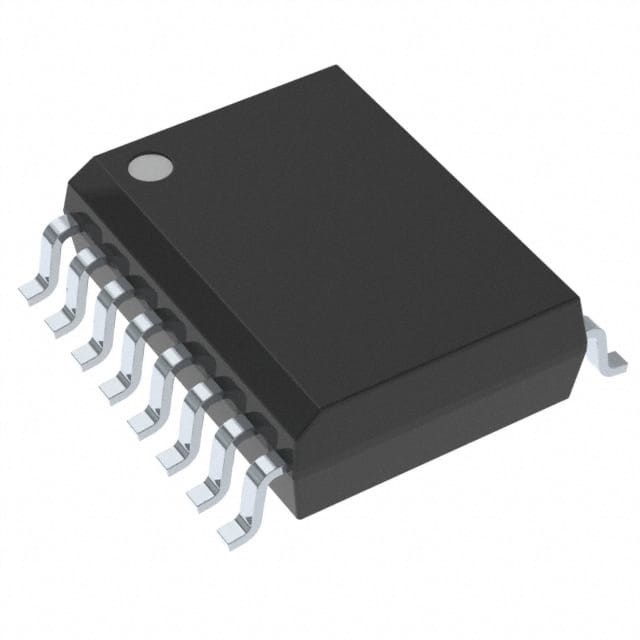

IC CY14B101PA-SFXI NVSRAM 1MBIT SPI 40MHZ 16SOIC Công nghệ Infineon

Tổng quan

Cypress CY14X101PA kết hợp 1 Mbit nvSRAM [1] với một RTC đầy đủ tính năng trong một mạch tích hợp nguyên khối với giao diện SPI hàng loạt.Các yếu tố không dễ bay hơi được nhúng kết hợp công nghệ QuantumTrap, tạo ra bộ nhớ không bay hơi đáng tin cậy nhất thế giới. SRAM cung cấp các chu kỳ đọc và ghi vô hạn, trong khi các tế bào QuantumTrap cung cấp lưu trữ dữ liệu không bay hơi rất đáng tin cậy.Chuyển dữ liệu từ SRAM sang các phần tử không dễ bay hơi (hoạt động STORE) diễn ra tự động khi tắt điện. Khi khởi động, dữ liệu được khôi phục lại vào SRAM từ bộ nhớ không dễ bay hơi (hoạt động RECALL). Bạn cũng có thể bắt đầu các hoạt động STORE và RECALL thông qua lệnh SPI.

Đặc điểm

■ Bộ nhớ truy cập ngẫu nhiên tĩnh không dễ bay hơi 1 Mbit (nvSRAM)
️ Được tổ chức bên trong như 128 K × 8
- STORE đến QuantumTrap các yếu tố không dễ bay hơi được khởi động tự động khi tắt điện (AutoStore) hoặc bằng cách sử dụng lệnh SPI (Software STORE) hoặc chân HSB (Hardware STORE)
- RECALL vào SRAM bắt đầu khi bật nguồn (Power Up RECALL) hoặc bằng lệnh SPI (Software RECALL)
️ Tự động STORE trên nguồn tắt với một chất điện nhỏ
■ Độ tin cậy cao
️ Đọc vô hạn, ghi, và RECALL chu kỳ
1 triệu chu kỳ STORE cho QuantumTrap
- Lưu trữ dữ liệu: 20 năm ở 85 °C
■ Đồng hồ thời gian thực (RTC)
️ RTC đầy đủ tính năng
️ Đồng hồ đánh đồng hồ của chó canh
Clock báo động với chương trình gián đoạn
Chỉ báo hỏng điện dự phòng
️ Lượng sóng vuông với tần số có thể lập trình (1 Hz, 512 Hz, 4096 Hz, 32.768 kHz)
️ Capacitor hoặc pin dự phòng cho RTC
️ Lượng điện dự phòng 0,45 μA (thường)
■ 40 MHz và 104 MHz Giao diện ngoại vi hàng loạt tốc độ cao (SPI)
️ Tốc độ đồng hồ 40 MHz SPI ghi và đọc với độ trễ chu kỳ bằng không
️ 104 MHz tốc độ đồng hồ SPI ghi và đọc (với hướng dẫn đọc nhanh đặc biệt)
Hỗ trợ chế độ SPI 0 (0, 0) và chế độ 3 (1, 1)
■ SPI tiếp cận các chức năng đặc biệt
️ Không dễ bay hơi STORE/RECALL
Số tuần tự 8 byte
️ ID nhà sản xuất và ID sản phẩm
Chế độ ngủ
■ Bảo vệ ghi
Bảo vệ phần cứng bằng cách sử dụng pin Write Protect (WP)
Bảo vệ phần mềm bằng lệnh Write Disable
Bảo vệ khối phần mềm cho 1/4, 1/2, hoặc toàn bộ mảng
■ Tiêu thụ năng lượng thấp
️ Điện tích hoạt động trung bình 3 mA tại hoạt động 40 MHz
️ Điện trung bình chế độ chờ 250 μA
Điện trạng ngủ 8 μA
■ Các cấu hình tiêu chuẩn trong ngành
Động lực:
• CY14C101PA: VCC = 2,4 V đến 2,6 V
• CY14B101PA: VCC = 2,7 V đến 3,6 V
• CY14E101PA: VCC = 4,5 V đến 5,5 V
️ Nhiệt độ công nghiệp
¢ Khối mạch tích hợp đường viền nhỏ 16 chân (SOIC)
¢ Hạn chế các chất nguy hiểm (RoHS) phù hợp
