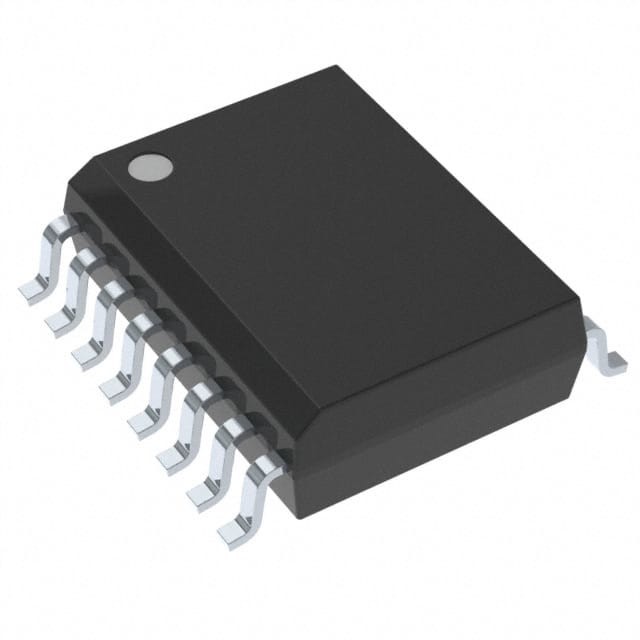

S70FL01GSAGMFI010 IC FLASH 1GBIT SPI/QUAD 16SOIC Công nghệ Infineon

Mô tả chung

Tài liệu này chứa thông tin về thiết bị S70FL256P, đó là một ngăn xếp đệm kép của hai đệm S25FL129P.

Đặc điểm đặc biệt
Ưu điểm kiến trúc
■ Hoạt động cung cấp năng lượng duy nhất
Phạm vi điện áp đầy đủ: 2,7 đến 3,6V đọc và ghi
■ Kiến trúc bộ nhớ
¢ Các lĩnh vực 64 kB đồng bộ
¢ Khối tham số trên hoặc dưới (Hai lĩnh vực 64kB)
Phân chia thành mười sáu phân khúc 4kB mỗi) cho
mỗi Flash chết
¢ Các lĩnh vực 256 kB thống nhất (không có các tiểu lĩnh vực 4 kB)
️ Kích thước trang 256 byte
■ Chương trình
Chương trình trang (lên đến 256 byte) trong 1,5 ms (thường)
Các hoạt động của chương trình được thực hiện theo từng trang.
Chế độ lập trình tăng tốc thông qua pin 9V W#/ACC
️ Quad Page Programming
■ Xóa
¢ Chức năng xóa hàng loạt cho mỗi flash die
️ lệnh xóa (SE) (D8h) cho 64 kB và 256 kB
các lĩnh vực
️ lệnh xóa tiểu lĩnh vực (P4E) (20h) cho các lĩnh vực 4 kB
(chỉ dành cho thiết bị khu vực 64kB đồng bộ)
️ lệnh xóa phân khúc (P8E) (40h) cho các phân khúc 8 kB
(chỉ dành cho thiết bị khu vực 64kB đồng bộ)
■ Đạp xe
¥ 100.000 chu kỳ cho mỗi ngành
■ Lưu trữ dữ liệu
- 20 năm thường
■ ID thiết bị
¢ Dấu hiệu điện tử hai byte tiêu chuẩn JEDEC
️ RES lệnh chữ ký điện tử một byte cho ngược lại
tương thích
■ Khu vực lập trình một lần (OTP) trên mỗi flash die cho
xác định vĩnh viễn, an toàn; có thể được lập trình và
bị khóa tại nhà máy hoặc bởi khách hàng
■ CFI (Common Flash Interface) phù hợp: cho phép máy chủ
hệ thống để xác định và chứa nhiều thiết bị flash
■ Công nghệ quy trình
Được sản xuất trên công nghệ quy trình MirrorBit® 0,09 μm
■ Tùy chọn gói
️ Các thông số tiêu chuẩn ngành công nghiệp
¢ 16 pin gói SO (300 mils)
️ gói BGA 24 quả (6 x 8 mm), cấu hình 5 x 5 chân
(Tiếp tục...)
