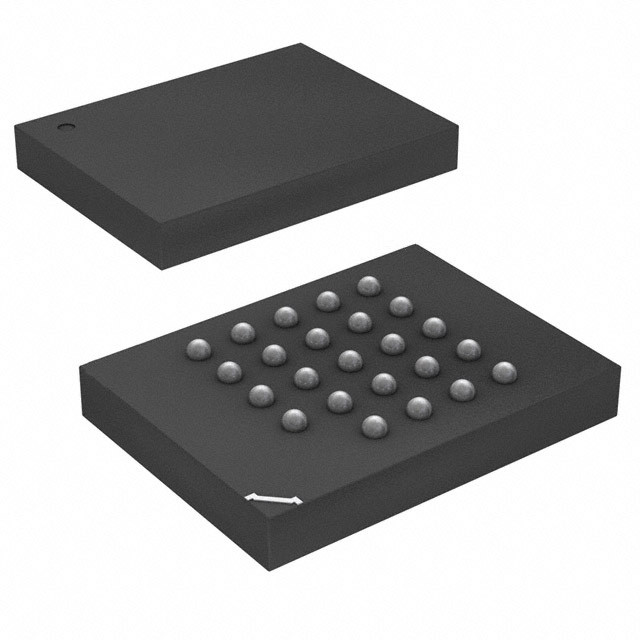

MX25L51245GXDI-10G IC FLASH 512MBIT SPI/QU 24CSPBGA Macronix

Mô tả chung

MX25L1005 là một CMOS 1,048Bộ nhớ Flash 576 bit, được cấu hình là 131.072 x 8 bên trong. MX25L1005 có giao diện ngoại vi hàng loạt và giao thức phần mềm cho phép hoạt động trên một bus 3 dây đơn giản.Ba tín hiệu xe buýt là đầu vào đồng hồ (SCLK), đầu vào dữ liệu hàng loạt (SI) và đầu ra dữ liệu hàng loạt (SO).
MX25L1005 cung cấp hoạt động đọc theo thứ tự trên toàn bộ chip.
Sau khi lệnh chương trình / xóa được phát hành, tự động chương trình / xóa thuật toán mà chương trình / xóa và xác minh các vị trí trang hoặc lĩnh vực / khối được chỉ định sẽ được thực hiện.Lệnh chương trình được thực hiện trên cơ sở trang (256 byte), và lệnh xóa được thực hiện trên chip hoặc lĩnh vực ((4K-byte) hoặc khối ((64K-byte).
Để cung cấp cho người dùng giao diện dễ dàng, một đăng ký trạng thái được bao gồm để chỉ ra trạng thái của chip.lệnh đọc trạng thái có thể được phát hành để phát hiện trạng thái hoàn thành của một chương trình hoặc xóa hoạt động thông qua WIP bit.
Khi thiết bị không hoạt động và CS # là cao, nó được đặt vào chế độ chờ và hấp thụ ít hơn 10uA dòng DC.
MX25L1005 sử dụng pin bộ nhớ độc quyền của MXIC, lưu trữ đáng tin cậy nội dung bộ nhớ ngay cả sau 100.000 chu kỳ chương trình và xóa.

Các đặc điểm

Tổng quát
• Serial Peripheral Interface (SPI) tương thích -- Chế độ 0 và Chế độ 3
• 1,048,576 x cấu trúc 1 bit
• 32 lĩnh vực ngang nhau với mỗi byte 4K
- Bất kỳ khu vực nào cũng có thể bị xóa một cách riêng lẻ.
• 2 khối bằng nhau với 64K byte mỗi
- Bất kỳ khối nào cũng có thể bị xóa riêng lẻ.
• Hoạt động cung cấp điện duy nhất
- 2,7 đến 3,6 volt để đọc, xóa và hoạt động chương trình
• Lock-up được bảo vệ đến 100mA từ -1V đến Vcc +1V
• ức chế ghi Vcc thấp là từ 1,5V đến 2,5V

Hiệu suất

• Hiệu suất cao
- Thời gian truy cập nhanh: đồng hồ 85MHz (15pF + 1TTL Load) và đồng hồ 66MHz (30pF + 1TTL Load)
- Thời gian chương trình nhanh: 1.4ms (thường) và 5ms (tối đa) / trang (256-byte mỗi trang)
- Thời gian xóa nhanh: 60ms (thường) và 120ms (tối đa) / khu vực (4K-byte mỗi khu vực); 1s (thường) và 2s (tối đa) / block (64K-byte mỗi block)
• Tiêu thụ năng lượng thấp
- Điện đọc hoạt động thấp: 12mA (tối đa) ở 85MHz, 8mA (tối đa) ở 66MHz và 4mA (tối đa) ở 33MHz
- Lượng điện lập trình hoạt động thấp: 15mA (tối đa)
- Lượng điện xóa hoạt động thấp: 15mA (tối đa)
- Điện dự phòng thấp: 10uA (tối đa)
- Chế độ tắt điện sâu 1uA (thường)
• Ít nhất 100.000 chu kỳ xóa / chương trình

Các tính năng phần mềm

• Định dạng dữ liệu đầu vào
- Mã lệnh 1 byte
• Bảo vệ khóa khóa
- Bít trạng thái BP0 ~ BP1 xác định kích thước của khu vực được bảo vệ phần mềm chống lại các lệnh chương trình và xóa.
• Tự động xóa và tự động chương trình thuật toán
- Tự động xóa và xác minh dữ liệu tại lĩnh vực được chọn
- Automatically programs and verifies data at selected page by an internal algorithm that automatically times the program pulse widths (Any page to be programed should have page in the erased state first)
• Tính năng đăng ký trạng thái
• Nhận dạng điện tử
- ID thiết bị JEDEC 2 byte
- RES lệnh, 1-byte thiết bị ID

Các đặc điểm phần cứng
• Nhập SCLK
- Nhập đồng hồ theo chuỗi
• SI Input
- Nhập dữ liệu hàng loạt
• Sản lượng SO
- Serial Data Output
• WP# pin
- Bảo vệ ghi phần cứng
• HOLD# pin
- tạm dừng chip mà không chọn lại chip
• Bao bì
- 8-pin SOP (150mil)
- 8-land USON (2x3x0.6mm) *
