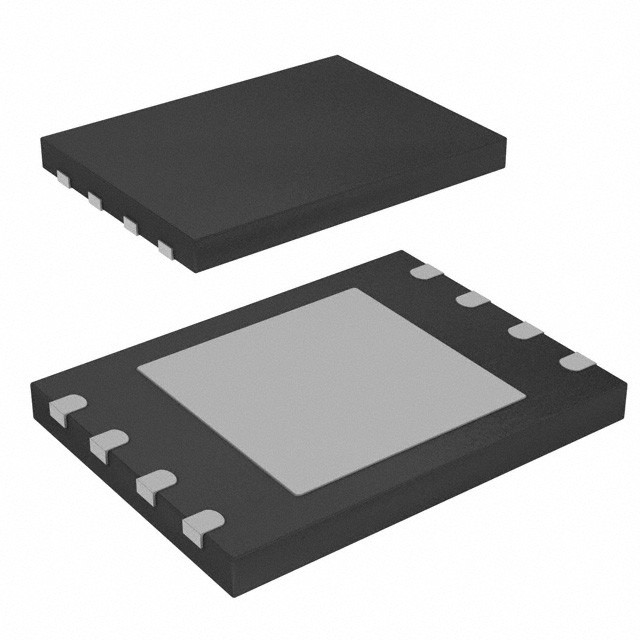

S25FL256SAGNFI003 IC FLASH 256MBIT SPI/QUAD 8WSON Công nghệ Infineon

Mô tả chung

Các thiết bị Spansion S25FL128S và S25FL256S là các sản phẩm bộ nhớ flash không dễ bay hơi sử dụng:
■ Công nghệ MirrorBit - lưu trữ hai bit dữ liệu trong mỗi transistor mảng nhớ
■ Kiến trúc Eclipse - cải thiện đáng kể hiệu suất chương trình và xóa
■ 65nm quá trình lithography

Gia đình thiết bị này kết nối với một hệ thống máy chủ thông qua giao diện ngoại vi hàng loạt (SPI).Nhập và đầu ra chuỗi SPI đơn bit truyền thống (SIngle I/O hoặc SIO) được hỗ trợ cũng như các lệnh chuỗi hai bit (Dual I/O hoặc DIO) và bốn bit (Quad I/O hoặc QIO) tùy chọn. Giao diện rộng đa này được gọi là SPI Multi-I / O hoặc MIO. Ngoài ra, gia đình FL-S thêm hỗ trợ cho lệnh đọc Double Data Rate (DDR) cho SIO, DIO,và QIO mà chuyển địa chỉ và đọc dữ liệu trên cả hai cạnh của đồng hồ.

Kiến trúc Eclipse có bộ đệm lập trình trang cho phép lập trình tối đa 128 từ (256 byte) hoặc 256 từ (512 byte) trong một hoạt động,dẫn đến lập trình hiệu quả và xóa nhanh hơn so với chương trình SPI hoặc xóa thuật toán thế hệ trước.
Thực thi mã trực tiếp từ bộ nhớ flash thường được gọi là thực thi tại chỗ hoặc XIP. Bằng cách sử dụng các thiết bị FL-S ở tốc độ đồng hồ cao hơn được hỗ trợ, với các lệnh QIO hoặc DDR-QIO,tốc độ chuyển giao lệnh đọc có thể phù hợp hoặc vượt quá giao diện song song truyền thống, không đồng bộ, NOR bộ nhớ flash trong khi giảm đáng kể số tín hiệu.
Các sản phẩm S25FL128S và S25FL256S cung cấp mật độ cao cùng với tính linh hoạt và hiệu suất nhanh cần thiết cho nhiều ứng dụng nhúng khác nhau.và lưu trữ dữ liệu.

Đặc điểm

■ mật độ
128 Mbits (16 Mbytes)
256 Mbits (32 Mbytes)
■ Serial Peripheral Interface (SPI)
¢ Đường cực đồng hồ SPI và chế độ pha 0 và 3
Tùy chọn tỷ lệ dữ liệu đôi (DDR)
️ Địa chỉ mở rộng: tùy chọn địa chỉ 24 hoặc 32 bit
¢ Serial Command set và footprint tương thích với S25FL-A,
S25FL-K và S25FL-P SPI
¢ Bộ lệnh I/O đa và dấu chân tương thích với
Gia đình SPI S25FL-P
■ Đọc lệnh
- Thường, nhanh, đôi, bốn, nhanh DDR, hai DDR, bốn DDR
AutoBoot - khởi động hoặc đặt lại và thực hiện đọc bình thường hoặc Quad
lệnh tự động tại địa chỉ đã chọn
Dữ liệu giao diện Flash chung (CFI) cho thông tin cấu hình.
■ Lập trình (1.5 Mb/s)
256 hoặc 512 Byte Page Các tùy chọn bộ đệm lập trình
Quad-Input Page Programming (QPP) cho các hệ thống đồng hồ chậm
■ Xóa (0,5 đến 0,65 Mbit/s)
Tùy chọn kích thước khu vực lai - tập hợp vật lý của 32 khu vực 4kbyte
ở trên hoặc dưới cùng của không gian địa chỉ với tất cả các lĩnh vực còn lại của
64 kbyte, để tương thích với các thiết bị S25FL thế hệ trước
Tùy chọn phân khúc thống nhất - luôn xóa các khối 256kbyte cho phần mềm
tương thích với mật độ cao hơn và các thiết bị trong tương lai.
■ Đạp xe
- 100.000 chu kỳ xóa chương trình trên bất kỳ lĩnh vực nào
■ Lưu trữ dữ liệu
️ Lưu trữ dữ liệu 20 năm
■ Các tính năng bảo mật
Một chương trình một lần (OTP) mảng 1024 byte
Bảo vệ khối:
¢ Bít đăng ký trạng thái để điều khiển bảo vệ chống lại chương trình hoặc
xóa một loạt các lĩnh vực liền kề.
Các tùy chọn điều khiển phần cứng và phần mềm
¢ Bảo vệ lĩnh vực tiên tiến (ASP)
¢ Bảo vệ từng lĩnh vực được kiểm soát bằng mã khởi động hoặc mật khẩu
■ Spansion® 65 nm MirrorBit Công nghệ với Eclipse TM kiến trúc
■ Điện áp cung cấp lõi: 2,7V đến 3,6V
■ Điện áp I/O: 1,65V đến 3,6V
Các gói SO16 và FBGA
■ Phạm vi nhiệt độ:
️ Công nghiệp (-40°C đến +85°C)
️ Xe ô tô trong cabin (-40°C đến +105°C)
■ Các gói (tất cả không có Pb)
️ SOIC 16 chì (300 ml)
WSON 6 x 8 mm
BGA-24 6 x 8 mm
Các tùy chọn dấu chân 5 x 5 quả bóng (FAB024) và 4 x 6 quả bóng (FAC024)
– Known Good Die and Known Tested Die
