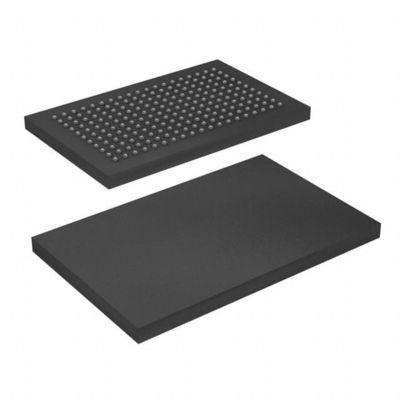

CY7C1464AV33-167BGI IC SRAM 36MBIT PAR 209FBGA Tập đoàn bán dẫn Cypress

Mô tả chức năng

CY7C1460AV33/CY7C1462AV33/CY7C1464AV33 là 3,3V, 1M x 36/2M x 18/512K x72 SRAM phát nổ đường ống đồng bộ với logic No Bus Latency TM (NoBLTM), tương ứng.Chúng được thiết kế để hỗ trợ không giới hạn thực sự back-to-back đọc / ghi các hoạt động mà không có trạng thái chờCác CY7C1460AV33/CY7C1462AV33/CY7C1464AV33 được trang bị logic tiên tiến (NoBL) cần thiết để cho phép các hoạt động đọc / ghi liên tục với dữ liệu được chuyển giao trên mỗi chu kỳ đồng hồ.Tính năng này cải thiện đáng kể thông lượng dữ liệu trong các hệ thống đòi hỏi chuyển đổi Viết / Đọc thường xuyênCY7C1460AV33/CY7C1462AV33/CY7C1464AV33 tương thích với chân và tương đương chức năng với các thiết bị ZBT.

Đặc điểm

• Tương thích với pin và tương đương về chức năng với ZBTTM
• Hỗ trợ hoạt động xe buýt 250MHz với trạng thái chờ không
Các cấp tốc độ có sẵn là 250, 200 và 167 MHz
• Kiểm soát bộ đệm đầu ra tự động nội bộ để loại bỏ nhu cầu sử dụng OE không đồng bộ
• Được đăng ký đầy đủ (sản lượng và đầu vào) cho hoạt động đường ống
• Khả năng viết byte
• 3.3V nguồn cung cấp điện
• 3.3V/2.5V I/O nguồn điện
• Thời gian đồng hồ nhanh
2,6 ns (đối với thiết bị 250 MHz)
• Clock Enable (CEN) pin để ngưng hoạt động
• Viết đồng bộ theo thời gian tự động
• CY7C1460AV33, CY7C1462AV33 có sẵn trong
Tiêu chuẩn JEDEC không chì 100 pin TQFP, không chì và
gói FBGA 165 quả không có chì. CY7C1464AV33
có sẵn trong FBGA 209-ball không chì và không chì
gói
• Quét ranh giới tương thích với IEEE 1149.1 JTAG
• Khả năng bùng nổ
• Tùy chọn chế độ ngủ và tùy chọn dừng đồng hồ
