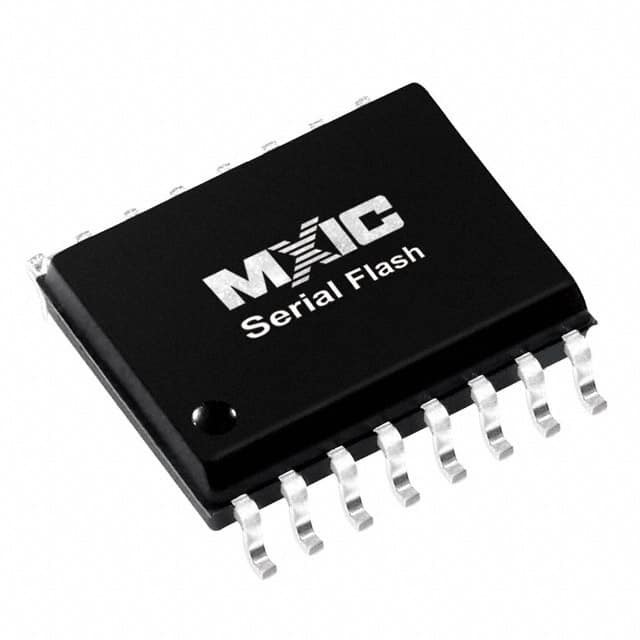

MX25L6406EMI-12G IC FLASH 64MBIT SPI 86MHZ 16SOP Macronix

Mô tả chung

Thiết bị có giao diện ngoại vi hàng loạt và giao thức phần mềm cho phép hoạt động trên một bus 3 dây đơn giản.và đầu ra dữ liệu hàng loạt (SO). Truy cập hàng loạt vào thiết bị được kích hoạt bằng đầu vào CS #.

Các đặc điểm

Tổng quát
• Hoạt động cung cấp điện duy nhất
- 2,7 đến 3,6 volt để đọc, xóa và hoạt động chương trình
• Serial Peripheral Interface tương thích -- Chế độ 0 và Chế độ 3
• 67,108,864 x cấu trúc 1 bit hoặc 33,554Cấu trúc 432 x 2 bit (Chế độ đầu ra kép)
• 2048 Khu vực ngang nhau với mỗi byte 4K
- Bất kỳ khu vực nào cũng có thể bị xóa một cách riêng lẻ.
• 128 khối bằng nhau với 64K byte mỗi
- Bất kỳ khối nào cũng có thể bị xóa riêng lẻ.
• Khả năng thực hiện chương trình
- Byte base
- Trang cơ sở (256 byte)
• Lock-up được bảo vệ đến 100mA từ -1V đến Vcc +1V

Hiệu suất

• Hiệu suất cao
- Thời gian truy cập nhanh: 86MHz đồng hồ hàng loạt
- Đồng hồ hàng loạt của chế độ đầu ra kép: 80MHz
- Thời gian chương trình nhanh: 1.4ms (thường) và 5ms (tối đa) / trang
- Thời gian chương trình byte: 9us (thường)
- Thời gian xóa nhanh: 60ms (thường) / khu vực; 0,7s (thường) / khối
• Tiêu thụ năng lượng thấp
- Điện tích hoạt động thấp: 25mA (tối đa) ở 86MHz
- Lượng điện lập trình hoạt động thấp: 20mA (tối đa)
- Lượng điện xóa hoạt động thấp: 20mA (tối đa)
- Điện dự phòng thấp: 50uA (tối đa)
- Chế độ tắt điện sâu 5uA (thường)
• Thông thường 100.000 chu kỳ xóa / chương trình
• 20 năm lưu trữ dữ liệu
