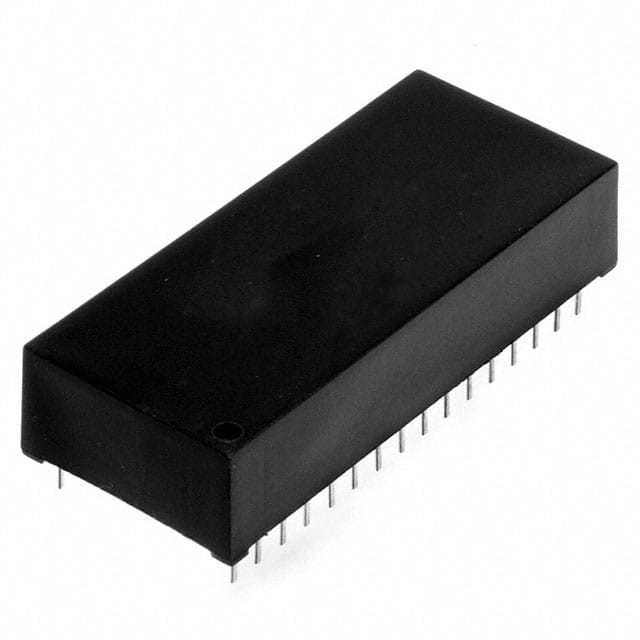

DS1245AB-70+ IC NVSRAM 1MBIT PARALLEL 32EDIP Analog Devices Inc./Maxim Integrated

Mô tả

DS1245 1024k Nonvolatile SRAM là1,048, 576-bit, hoàn toàn tĩnh, SRAM không dễ bay hơi tổ chức như 131.072 từ trên 8 bit.Mỗi NV SRAM hoàn chỉnh có một nguồn năng lượng lithium tự cung cấp và mạch điều khiển liên tục giám sát VCC cho một điều kiện vượt quá dung nạpKhi tình trạng như vậy xảy ra, nguồn năng lượng lithium tự động bật và bảo vệ ghi được bật vô điều kiện để ngăn chặn sự hỏng dữ liệu.Thiết bị DS1245 DIP-package có thể được sử dụng thay thế cho RAM tĩnh 128k x 8 hiện có trực tiếp phù hợp với tiêu chuẩn DIP 32-pin phổ biếnCác thiết bị DS1245 trong gói PowerCap Module được gắn trực tiếp trên bề mặt và thường được ghép với một DS9034PC PowerCap để tạo thành một mô-đun SRAM không biến động hoàn chỉnh.Không có giới hạn về số lượng chu kỳ ghi có thể được thực hiện và không cần thêm mạch hỗ trợ cho giao diện vi xử lý.

Các đặc điểm

■ 10 năm lưu trữ dữ liệu tối thiểu khi không có nguồn điện bên ngoài
■ Dữ liệu được tự động bảo vệ trong trường hợp mất điện
■ Thay thế 128k x 8 bộ nhớ RAM tĩnh dễ bay hơi, EEPROM hoặc Flash
■ Chu kỳ ghi không giới hạn
■ CMOS năng lượng thấp
■ Thời gian truy cập đọc và ghi 70 ns
■ Nguồn năng lượng lithium được ngắt điện để giữ độ tươi cho đến khi sử dụng điện lần đầu tiên
■ Phạm vi hoạt động VCC đầy đủ ± 10% (DS1245Y)
■ Tùy chọn ± 5% phạm vi hoạt động VCC (DS1245AB)
■ Phạm vi nhiệt độ công nghiệp tùy chọn từ -40 °C đến +85 °C, được chỉ định IND
■ Gói DIP 32 chân tiêu chuẩn của JEDEC
■ PowerCap Module (PCM)
- Mô-đun gắn trực tiếp trên bề mặt
- PowerCap có thể thay thế cung cấp pin lithium dự phòng
- Pinout tiêu chuẩn cho tất cả các sản phẩm SRAM không dễ bay hơi
