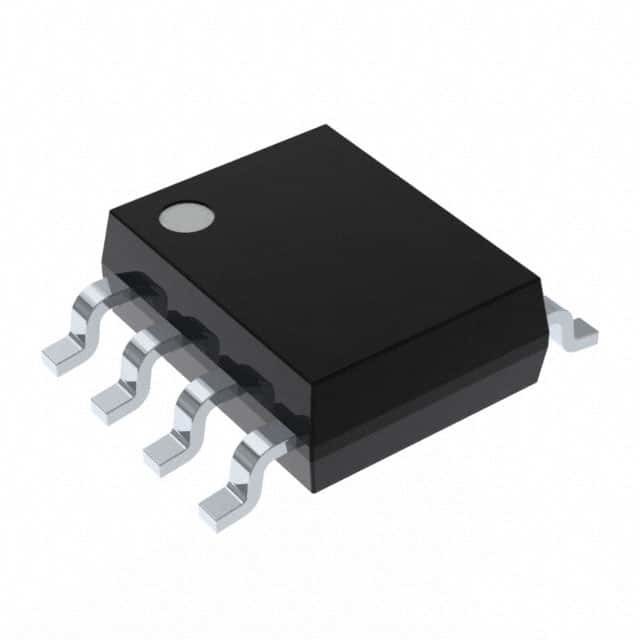

IS25LP128-JBLE IC FLASH 128MBIT SPI/QUAD 8SOIC ISSI, Giải pháp Silicon tích hợp Inc.

Mô tả chung

IS25LQ016 là bộ nhớ Flash 16 Mbit Serial Peripheral Interface (SPI), cung cấp đầu ra đơn, hai hoặc bốn. Các thiết bị được thiết kế để hỗ trợ tốc độ fclock 50 MHz trong chế độ đọc bình thường,và 104 MHz trong đọc nhanh (Quad đầu ra là 100MHz)Các thiết bị sử dụng một nguồn điện điện điện áp thấp duy nhất, dao động từ 2,3 Volt đến 3,6 Volt, để thực hiện các hoạt động đọc, xóa và chương trình.Các thiết bị có thể được lập trình trong các trình lập trình EPROM tiêu chuẩn.

Các đặc điểm

• Hoạt động cung cấp điện duy nhất
- Phạm vi điện áp thấp: 2.3V - 3.6V
• Tổ chức trí nhớ
- IS25LQ016: 2048K x 8 (16 Mbit)
• Kiến trúc khu vực/khối chi phí hiệu quả
- 16Mb: Các khu vực 4KByte đồng bộ / 32 khối 64KByte đồng bộ
• Giao diện ngoại vi hàng loạt (SPI) tương thích
- Hỗ trợ đầu ra đơn, hai hoặc bốn
- Hỗ trợ chế độ SPI 0 và 3
- Tốc độ đồng hồ tối đa 50 MHz cho đọc bình thường
- Tốc độ đồng hồ tối đa 104 MHz để đọc nhanh
- Tỷ lệ đồng hồ tối đa 208MHz tương đương SPI kép
- Tỷ lệ đồng hồ tối đa 400MHz tương đương Quad SPI
• Hoạt động chương trình byte
- Thông thường 10 US/Byte
• Chương trình trang (tối đa 256 byte) Hoạt động
- Tối đa 0,7ms mỗi chương trình trang
• Hoạt động xóa khu vực, khối hoặc chip
- Sector Erase (4KB) -> 150ms (Type)
- Xóa khối (64KB) -> 500ms (Loại)
- Chip Erase -> 5s (Loại)
• Tiêu thụ năng lượng thấp
- Tối đa 12 mA dòng đọc hoạt động
- Tối đa 20 mA chương trình / xóa dòng
- Tối đa 30 uA điện dự phòng
• Bảo vệ ghi trên phần cứng
- Bảo vệ và không bảo vệ thiết bị khỏi hoạt động ghi bằng cách Write Protect (WP#) Pin
• Bảo vệ viết phần mềm
- Các bit Block Protect (BP3, BP2, BP1, BP0) cho phép một phần hoặc toàn bộ bộ nhớ được cấu hình như chỉ đọc
• Sản phẩm có độ bền cao
- Đảm bảo 100.000 chu kỳ chương trình / xóa mỗi lĩnh vực
- Lưu trữ dữ liệu tối thiểu 20 năm
• Tiêu chuẩn công nghiệp Pin-out và gói
- 8-pin 208mil SOIC
- 8-contact WSON
- PDIP
- 8-pin 208mil VSOP
- Bao bì không có chì (không có Pb)
• Thêm 256-byte Thông tin bảo mật một lần có thể lập trình (OTP)
• Chăm sóc đặc biệt
- Chức năng bảo vệ an toàn (Phụ lục 1)
- Chức năng mở khóa khu vực (Phụ lục 2)
