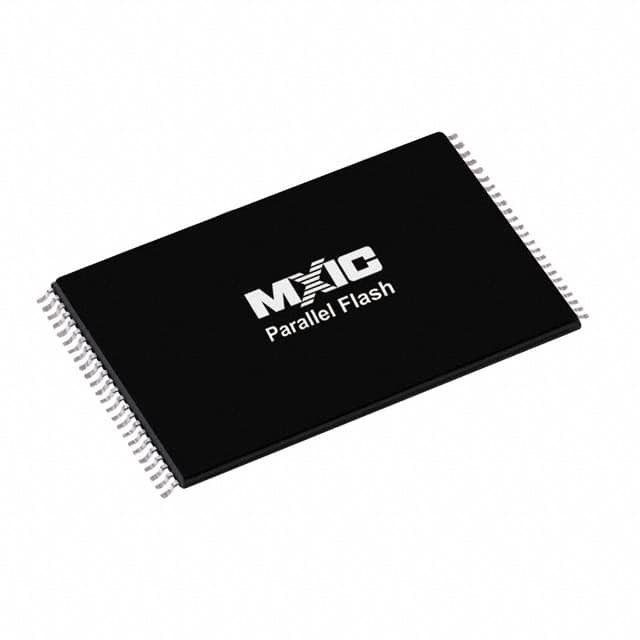

MX29F200CBTI-70G IC FLASH 2MBIT SONG SONG 48TSOP Macronix

Các đặc điểm

Các đặc điểm chung
• Hoạt động cung cấp điện duy nhất
- 4,5 đến 5,5 volt để đọc, xóa và hoạt động chương trình
• 262.144 x 8 / 131.072 x 16 có thể chuyển đổi
• Kiến trúc lĩnh vực khởi động
- T = khu vực boot trên cùng
- B = Khu vực giày đáy
• Cấu trúc ngành
- 16K-Byte x 1, 8K-Byte x 2, 32K-Byte x 1 và 64K-Byte x 3
• Bảo vệ lĩnh vực
- Phương pháp phần cứng để vô hiệu hóa bất kỳ sự kết hợp của các lĩnh vực từ chương trình hoặc xóa các hoạt động
- Khu vực tạm thời không được bảo vệ cho phép thay đổi mã trong các khu vực bị khóa trước đó
• Lock-up được bảo vệ đến 100mA từ -1V đến Vcc + 1V
• Phù hợp với tiêu chuẩn JEDEC
- Pinout và phần mềm tương thích với một nguồn cung cấp năng lượng Flash

Hiệu suất
• Hiệu suất cao
- Thời gian truy cập: 70/90ns
- Byte/Word thời gian chương trình: 9us/11us (thường)
- Thời gian xóa: 0,7s / lĩnh vực, 4s / chip (thường)
• Tiêu thụ năng lượng thấp
- Điện tích hoạt động thấp: 40mA (tối đa) ở 5MHz
- Điện chờ thấp: 1uA (thường)
• Ít nhất 100.000 xoá / chu kỳ chương trình
• Lưu trữ dữ liệu 20 năm

Các tính năng phần mềm

• Xóa Từng/ Xóa Resume
- Dừng hoạt động xóa khu vực để đọc dữ liệu từ hoặc chương trình dữ liệu đến một khu vực khác mà không bị xóa
• Tình trạng Trả lời
- Dữ liệu# Polling & Toggle bit cung cấp phát hiện chương trình và xóa hoàn thành hoạt động

Các đặc điểm phần cứng
• Sẵn sàng/Làm việc# (RY/BY#)
- Cung cấp một phương pháp phần cứng để phát hiện chương trình và xóa hoàn thành hoạt động
• Khởi động lại phần cứng (RESET#) đầu vào
#NAME?
