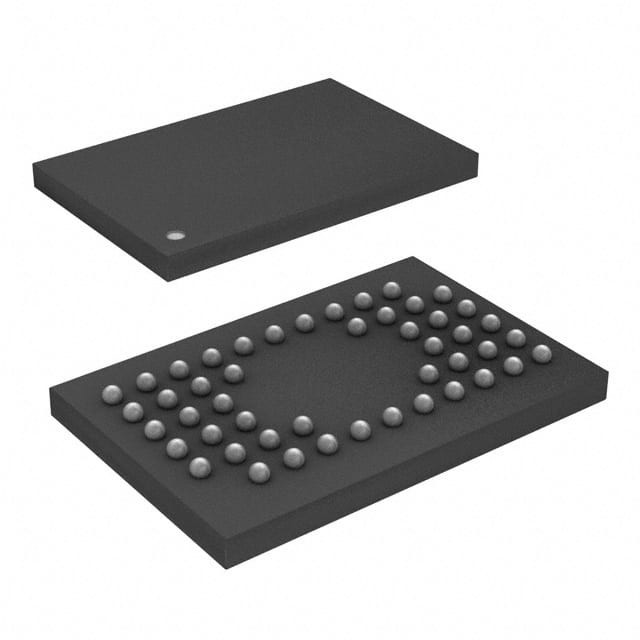

SST39VF800A-70-4I-MAQE-T IC FLASH 8MBIT PARALLEL 48WFBGA Công nghệ vi mạch

Mô tả sản phẩm

Các thiết bị SST39LF200A / 400A / 800A và SST39VF200A / 400A / 800A là 128K x16 / 256K x16 / 512K x16 CMOS Multi-Purpose Flash (MPF) được sản xuất với SST độc quyền,công nghệ CMOS SuperFlash hiệu suất caoThiết kế pin chia cửa và ống phun đường hầm oxit dày đạt được độ tin cậy và khả năng sản xuất tốt hơn so với các phương pháp thay thế.SST39LF200A/400A/800A viết (Chương trình hoặc xóa) với một 3.0-3.6V nguồn cung cấp điện. SST39VF200A/400A/800A viết (Chương trình hoặc xóa) với nguồn cung cấp điện 2.7-3.6V. Những thiết bị này phù hợp với các tiêu chuẩn JEDEC cho bộ nhớ x16.

Đặc điểm:

• Được tổ chức như 128K x16 / 256K x16 / 512K x16
• Hoạt động đọc và ghi điện áp đơn
- 3,0-3,6V cho SST39LF200A/400A/800A
- 2,7-3,6V cho SST39VF200A/400A/800A
• Có độ tin cậy cao hơn
¢ Độ bền: 100.000 chu kỳ (thường)
¢ Lưu trữ dữ liệu hơn 100 năm
• Tiêu thụ năng lượng thấp (giá trị điển hình ở 14 MHz)
️ Lượng điện hoạt động: 9 mA (thường)
Điện dự phòng: 3 μA (thường)
• Khả năng xóa khu vực
¢ Các lĩnh vực đồng bộ 2 KWord
• Khả năng xóa khối

• Thời gian truy cập đọc nhanh
55 ns cho SST39LF200A/400A/800A
- 70 ns cho SST39VF200A/400A/800A
• Địa chỉ và dữ liệu bị khóa
• Xóa nhanh và chương trình Word
Thời gian xóa khu vực: 18 ms (thường)
Thời gian xóa khối: 18 ms (thường)
Thời gian xóa chip: 70 ms (thường)
Thời gian Word-Program: 14 μs (thường)
Thời gian viết lại chip:
2 giây (thông thường) cho SST39LF/VF200A
4 giây (thông thường) cho SST39LF/VF400A
8 giây (thông thường) cho SST39LF/VF800A
• Thời gian ghi tự động
¢ Sản xuất VPP nội bộ
• Khám phá kết thúc văn bản
️ Toggle Bit
Dữ liệu# Khảo sát
• Khả năng tương thích I/O CMOS
• Tiêu chuẩn JEDEC
¢ Flash EEPROM Pinout và bộ lệnh
• Các gói có sẵn
️ TSOP 48 chì (12mm x 20mm)
️ 48 quả bóng TFBGA (6mm x 8mm)
️ 48 quả bóng WFBGA (4mm x 6mm)
XFLGA 48 bump (4mm x 6mm) 4 và 8Mbit
• Tất cả các thiết bị không có chì đều phù hợp với RoHS
