DS1345YP-70+ IC NVSRAM 1MBIT PAR 34PWRCAP Analog Devices Inc./Maxim Integrated

Mô tả

DS1345 1024k NV SRAM là 1,048,576-bit, hoàn toàn tĩnh, NV SRAM tổ chức như 131.072 từ bởi 8 bit.Mỗi NV SRAM có một nguồn năng lượng lithium tự cung cấp và mạch điều khiển liên tục giám sát VCC cho một điều kiện vượt quá mức dung nạp. Khi tình trạng như vậy xảy ra, nguồn năng lượng lithium tự động bật và bảo vệ ghi được vô điều kiện kích hoạt để ngăn chặn sự hư hỏng dữ liệu.Các thiết bị DS1345 có mạch chuyên dụng để theo dõi tình trạng VCC và tình trạng pin lithium nội bộ.

Các đặc điểm

■ 10 năm lưu trữ dữ liệu tối thiểu khi không có nguồn điện bên ngoài
■ Dữ liệu được tự động bảo vệ trong trường hợp mất điện
■ màn hình nguồn cung cấp năng lượng thiết lập lại bộ xử lý khi mất điện VCC xảy ra và giữ bộ xử lý trong thiết lập lại trong VCC ramp-up
■ Máy theo dõi pin kiểm tra dung lượng còn lại hàng ngày
■ Thời gian truy cập đọc và viết 70ns
■ Thời gian ghi không giới hạn
■ Điện dự phòng điển hình 50μA
■ nâng cấp cho 128k x 8 SRAM, EEPROM hoặc Flash
■ Pin lithium được ngắt điện để giữ độ tươi cho đến khi sử dụng điện lần đầu tiên
■ Phạm vi hoạt động VCC đầy đủ ± 10% (DS1345Y) hoặc tùy chọn ± 5% phạm vi hoạt động VCC (DS1345AB)
■ Phạm vi nhiệt độ công nghiệp tùy chọn từ -40 °C đến +85 °C, được chỉ định IND

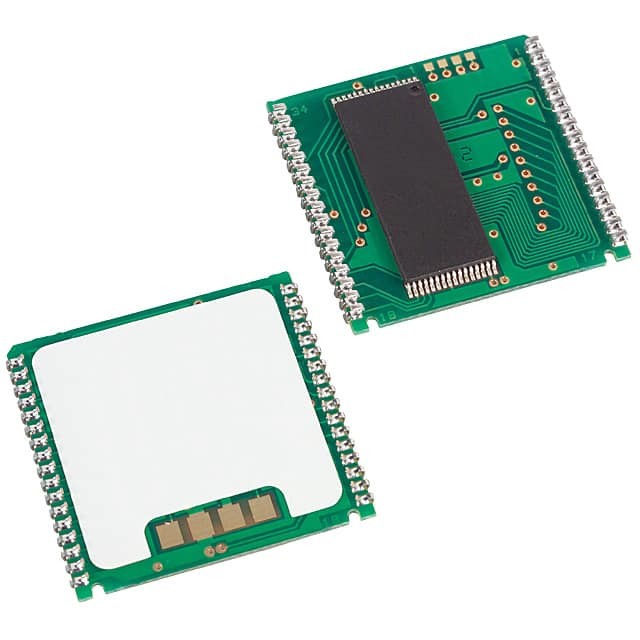

■ PowerCap Module (PCM)
- Mô-đun gắn trực tiếp trên bề mặt
- PowerCap có thể thay thế cung cấp pin lithium dự phòng
- Pinout tiêu chuẩn cho tất cả các sản phẩm SRAM không dễ bay hơi (NV)
