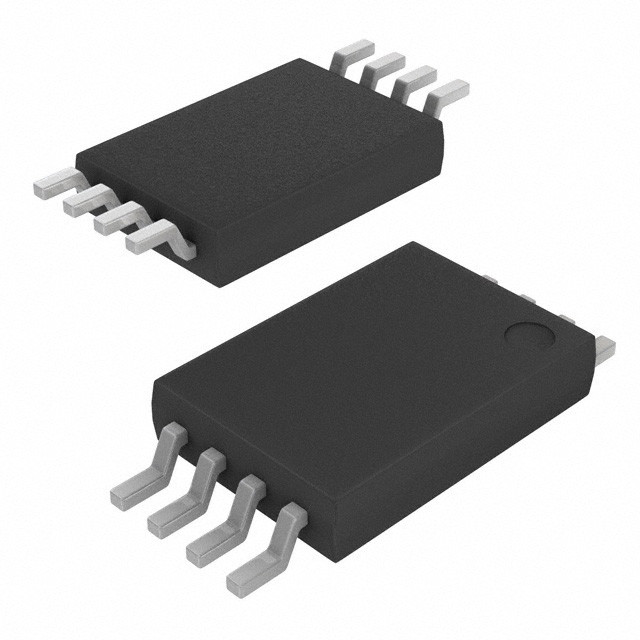

AT25DF021A-XMHN-T IC FLASH 2MBIT SPI 104MHZ 8TSSOP Renesas Design Đức GmbH

Mô tả

The AT25DF021 is a serial interface Flash memory device designed for use in a wide variety of high-volume consumer based applications in which program code is shad owed from Flash memory into embedded or external RAM for executionKiến trúc xóa linh hoạt của AT25DF021, với tỉ lệ xóa nhỏ đến 4 Kbyte, làm cho nó lý tưởng cho việc lưu trữ dữ liệu, loại bỏ sự cần thiết cho việc lưu trữ dữ liệu bổ sung
Thiết bị EEPROM.

Đặc điểm

• Điện 2.3V - 3.6V hoặc 2.7V - 3.6V
• Giao diện ngoại vi hàng loạt (SPI) tương thích
Hỗ trợ chế độ SPI 0 và 3
• Tần số hoạt động tối đa 66 MHz
Clock-to-Output (tV) tối đa 6 ns
• Kiến trúc xóa linh hoạt, tối ưu cho các ứng dụng lưu trữ mã + dữ liệu
️ Xóa khối 4-Kbyte đồng nhất
️ Xóa khối 32-Kbyte đồng bộ
️ Xóa khối 64-Kbyte đồng nhất
️ Xóa toàn bộ chip
• Bảo vệ lĩnh vực cá nhân với tính năng bảo vệ toàn cầu / không bảo vệ
4 khu vực mỗi khu vực có 64 Kbyte
• Khóa phần cứng được kiểm soát của các lĩnh vực được bảo vệ thông qua WP Pin
• Đăng ký bảo mật OTP có thể lập trình 128 byte
• Lập kế hoạch linh hoạt
Chương trình Byte/Page (từ 1 đến 256 Bytes)
• Thời gian lập trình và xóa nhanh
Thời gian của chương trình trang điển hình (256 byte)
Thời gian xóa khối 4-Kbyte thông thường 50 ms
Thời gian xóa khối 32-Kbyte điển hình
Thời gian xóa khối 64Kbyte điển hình
• Kiểm tra tự động và báo cáo về xóa / thất bại chương trình
• JEDEC Tiêu chuẩn Nhà sản xuất và Thiết bị ID Đọc phương pháp
• Lượng điện tiêu hao thấp
7 mA Điện đọc hoạt động (Thông thường ở 20 MHz)
️ 15 μA Điện áp sâu (thường)
• Độ bền: 100.000 chu kỳ chương trình / xóa
• Lưu trữ dữ liệu: 20 năm
• Phù hợp với phạm vi nhiệt độ công nghiệp đầy đủ
• Các tùy chọn gói tiêu chuẩn công nghiệp xanh (không có Pb / Halogen / RoHS)
- 8 chì SOIC (150 mm rộng)
8 pad Ultra Thin DFN (5 x 6 x 0,6 mm)
