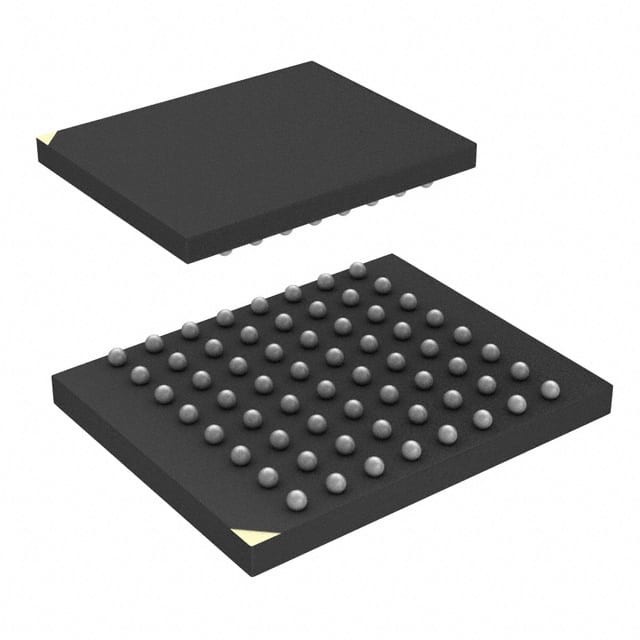

PC28F640P30B85A IC FLASH 64MBIT PAR 64EASYBGA Micron Technology Inc.

Lời giới thiệu

Tài liệu này cung cấp thông tin về thiết bị bộ nhớ nhúng Intel StrataFlash® (P30) và mô tả các tính năng, hoạt động và thông số kỹ thuật của nó.

Tính năng sản phẩm

■ Hiệu suất cao
¥ 85/88 ns truy cập ban đầu
- 40 MHz với trạng thái chờ bằng không, chế độ đọc đồng bộ phát ra dữ liệu 20 ns
Chế độ đọc trang không đồng bộ 25 ns
- Chế độ bùng nổ từ 4-, 8-, 16-, và liên tục
️ Buffered Enhanced Factory Programming (BEFP) ở tốc độ 5 μs/byte (Loại)
️ Định trình đệm 1,8 V ở tốc độ 7 μs/byte (Loại)
■ Kiến trúc
Công nghệ tế bào đa cấp: mật độ cao nhất với chi phí thấp nhất
️ Kiến trúc bị chặn không đối xứng
Bốn khối tham số 32-KByte: cấu hình trên hoặc dưới
Các khối chính 128KB
■ Điện áp và điện
Điện áp VCC (trong lõi): 1,7 V
Đường dây điện áp VCCQ: 1,7 V
Điện chờ: 55 μA (loại) cho 256 Mbit
️ Điện đọc đồng bộ 4 từ: 13 mA (loại) ở 40 MHz
■ Chất lượng và độ tin cậy
Nhiệt độ hoạt động: 40 °C đến + 85 °C
• 1-Gbit trong SCSP là 30 °C đến + 85 °C
️ Ít nhất 100.000 chu kỳ xóa trên mỗi khối
Công nghệ quy trình ETOXTM VIII (130 nm)
■ An ninh
️ Các Register lập trình một lần:
• 64 bit nhận dạng thiết bị nhà máy duy nhất
• 64 bit OTP có thể lập trình bởi người dùng
• thêm 2048 bit OTP có thể lập trình bởi người dùng
Không gian OTP có thể chọn trong mảng chính:
• Các khối tham số 4x32KB + các khối chính 3x128KB (các cấu hình trên hoặc dưới)
Bảo vệ ghi tuyệt đối: VPP= VSS
️ Xóa chuyển đổi nguồn / khóa chương trình
Khóa khối riêng lẻ với độ trễ không
Khóa khóa từng khối
■ Phần mềm
️ 20 μs (loại) chương trình tạm ngưng
️ 20 μs (loại) xóa tạm ngưng
Intel® Flash Data Integrator được tối ưu hóa
️ Bộ lệnh cơ bản và Bộ lệnh mở rộng tương thích
Khả năng giao diện Flash chung
■ Mật độ và bao bì
- 64/128/256-Mbit mật độ trong 56-Lead gói TSOP
- 64/128/256/512-Mbit mật độ trong 64-Ball Intel®Easy BGA gói
¢ Độ dày 64/128/256/512-Mbit và 1-Gbit trong Intel®QUAD+ SCSP
️ 16 bit bus dữ liệu rộng
