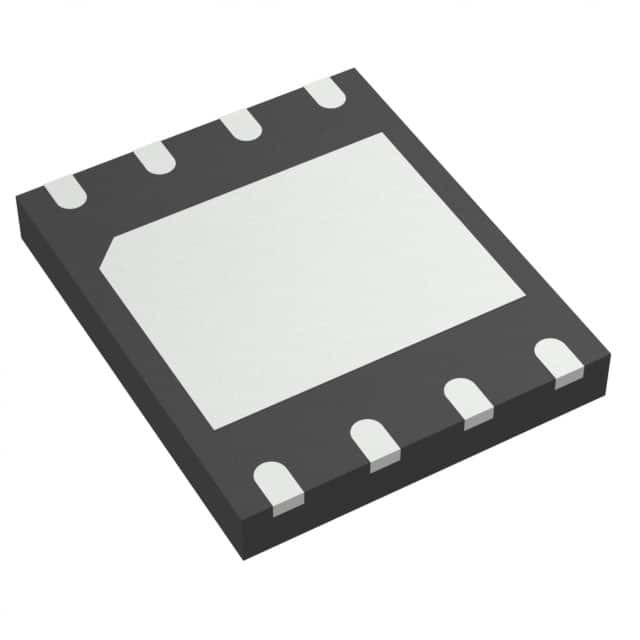

W25Q80DVZPIG IC FLASH 8MBIT SPI/QUAD 8WSON Winbond Electronics

Mô tả chung

Bộ nhớ Serial Flash W25Q80DV (8M-bit) cung cấp một giải pháp lưu trữ cho các hệ thống có không gian, chân và năng lượng hạn chế.Dòng 25Q cung cấp tính linh hoạt và hiệu suất vượt xa các thiết bị Serial Flash thông thườngChúng lý tưởng cho việc shadowing mã vào RAM, thực thi mã trực tiếp từ Dual / Quad SPI (XIP) và lưu trữ giọng nói, văn bản và dữ liệu.Cung cấp điện 6V với mức tiêu thụ điện hiện tại thấp nhất là 1μA cho việc tắt điệnTất cả các thiết bị được cung cấp trong các gói tiết kiệm không gian.
Mảng W25Q80DV được tổ chức thành 4.096 trang có thể lập trình với mỗi trang 256 byte. Có thể lập trình tối đa 256 byte cùng một lúc. Các trang có thể bị xóa theo nhóm 16 (xóa khu vực 4KB),nhóm 128 (32KB xóa khối), các nhóm 256 (64KB block erase) hoặc toàn bộ chip (chip erase).Các lĩnh vực nhỏ 4KB cho phép linh hoạt hơn trong các ứng dụng đòi hỏi lưu trữ dữ liệu và tham số(Xem hình 2).
W25Q80DV hỗ trợ giao diện ngoại vi hàng loạt tiêu chuẩn (SPI) và đầu ra kép / bốn hiệu suất cao cũng như SPI I / O kép / bốn: Serial Clock, Chip Select, Serial Data I / O0 (DI), I / O1 (DO),I/O2 (/WP) và I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O instructions. Tốc độ chuyển giao này có thể vượt trội hơn tiêu chuẩn Asynchronous 8 và 16 bit bộ nhớ Flash song song.điều khiển mảng dưới hoặc bổ sungNgoài ra, thiết bị hỗ trợ JEDEC tiêu chuẩn nhà sản xuất và nhận dạng thiết bị với một số serial duy nhất 64-bit.

Các đặc điểm

● Gia đình trí nhớ SpiFlash
W25Q80DV: 8M-bit/1M-byte (1,048,576)
256-byte mỗi trang lập trình
️ SPI tiêu chuẩn: CLK,/CS,DI,DO,/WP,/Hold
¢ SPI kép: CLK, /CS, IO0, IO1, /WP, /Hold
Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
¢ Các lĩnh vực 4KB thống nhất, các khối 32KB & 64KB
● Tiếp tục phát đèn flash hiệu suất cao nhất
️ Đồng hồ SPI kép/thứ tư 104MHz
️ 208/416MHz tương đương SPI hai/bốn
Tỷ lệ truyền dữ liệu liên tục 50MB/s
● Bảo vệ viết phần mềm và phần cứng
️ Chăm sóc toàn bộ hoặc một phần bộ nhớ
Khả năng bảo vệ / Khóa bảo vệ với / WP pin
Bảo vệ mảng trên hoặc dưới
● Kiến trúc linh hoạt với các lĩnh vực 4KB

Chương trình một đến 256 byte < 0.8ms
Xóa/Ngừng chương trình và tiếp tục
Hơn 100.000 chu kỳ xóa / ghi
¢ Lưu trữ dữ liệu hơn 20 năm
● Năng lượng thấp, nhiệt độ rộng
️ Điện 2.7 đến 3.6V duy nhất
️ < 1μA Điện tắt (thường)
● Bao bì tiết kiệm không gian ((1):
8 pin SOIC 150-mil/208mil, VSOP 150-mil
️ 8-pad WSON 6x5-mm, USON 2x3-mm
8 pin PDIP 300-mil
8 quả WLCSP
Liên hệ Winbond cho KGD và các tùy chọn khác
