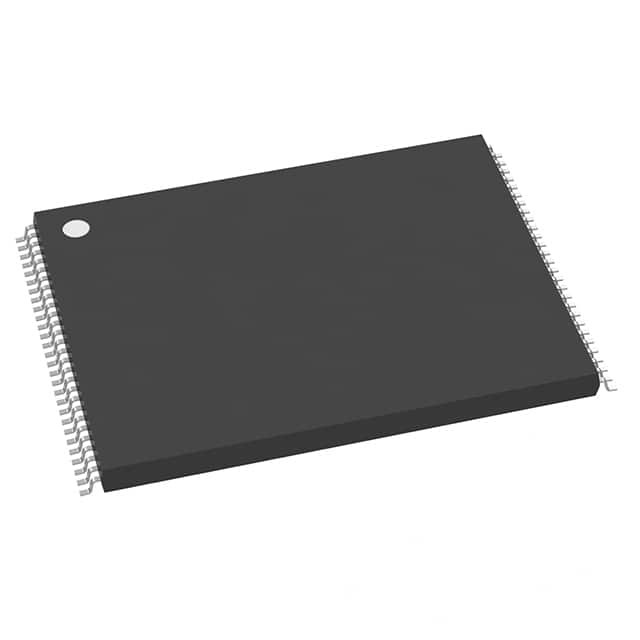

S29GL128P90TFIR10 IC FLASH 128MBIT PARALLEL 56TSOP Công nghệ Infineon

1 Gigabit, 512 Megabit, 256 Megabit và 128 Megabit 3,0 Volt chỉ dùng Page Mode Flash Memory với công nghệ MirrorBit Process 90 nm

Mô tả chung

Spansion S29GL01G/512/256/128P là các sản phẩm Mirrorbit® Flash được sản xuất trên công nghệ quy trình 90 nm.Những thiết bị này cung cấp một thời gian truy cập trang nhanh 25 ns với thời gian truy cập ngẫu nhiên tương ứng nhanh đến 90 nsChúng có một Write Buffer cho phép tối đa 32 từ / 64 byte được lập trình trong một hoạt động, dẫn đến thời gian lập trình hiệu quả nhanh hơn so với các thuật toán lập trình tiêu chuẩn.Điều này làm cho các thiết bị này lý tưởng cho các ứng dụng nhúng ngày nay đòi hỏi mật độ cao hơn, hiệu suất tốt hơn và tiêu thụ năng lượng thấp hơn.

Đặc điểm đặc biệt

■ Đọc / chương trình / xóa đơn 3V (2.7-3.6 V)
■ Kiểm soát đa năng/OTM được cải thiện
Tất cả các mức đầu vào (địa chỉ, điều khiển, và DQ mức đầu vào) và đầu ra được xác định bởi điện áp trên đầu vào VIO.
■ Công nghệ quy trình MirrorBit 90 nm
■ 8 từ / 16 byte trang đọc bộ đệm
■ Bộ đệm ghi 32 từ / 64 byte giảm thời gian lập trình tổng thể cho các bản cập nhật nhiều từ
■" Khu vực Lĩnh vực Silicon An toàn
️ Khu vực 128 từ/256 byte để xác định vĩnh viễn, an toàn thông qua số chuỗi điện tử ngẫu nhiên 8 từ/16 byte
Có thể được lập trình và khóa tại nhà máy hoặc bởi khách hàng
■ Kiến trúc lĩnh vực 64 Kword/128 Kbyte
S29GL01GP: Một ngàn hai mươi bốn lĩnh vực
S29GL512P: 512 lĩnh vực
S29GL256P: Hai trăm năm mươi sáu ngành
S29GL128P: 128 lĩnh vực
■ 100.000 chu kỳ xóa trên mỗi ngành
■ Lưu trữ dữ liệu 20 năm
■ Các gói cung cấp
️ 56 pin TSOP
BGA tăng cường 64 quả
■ Ngừng và tiếp tục lệnh cho các hoạt động Chương trình và Xóa
■ Viết bit trạng thái hoạt động cho thấy chương trình và xóa hoàn thành hoạt động
■ Khởi khóa lệnh Bypass Program để giảm thời gian lập trình
■ Hỗ trợ CFI (Common Flash Interface)
■ Phương pháp bảo vệ khu vực tiên tiến và mật khẩu
■ WP#/ACC đầu vào
¢ Tốc độ lập trình nhanh hơn (khi áp dụng VHH) để tăng thông lượng trong quá trình sản xuất hệ thống
Bảo vệ khu vực đầu tiên hoặc cuối cùng bất kể cài đặt bảo vệ khu vực
■ Hardware reset input (RESET#) thiết bị reset
■ Khả năng ra Ready/Busy# (RY/BY#) phát hiện chương trình hoặc xóa chu kỳ hoàn thành
