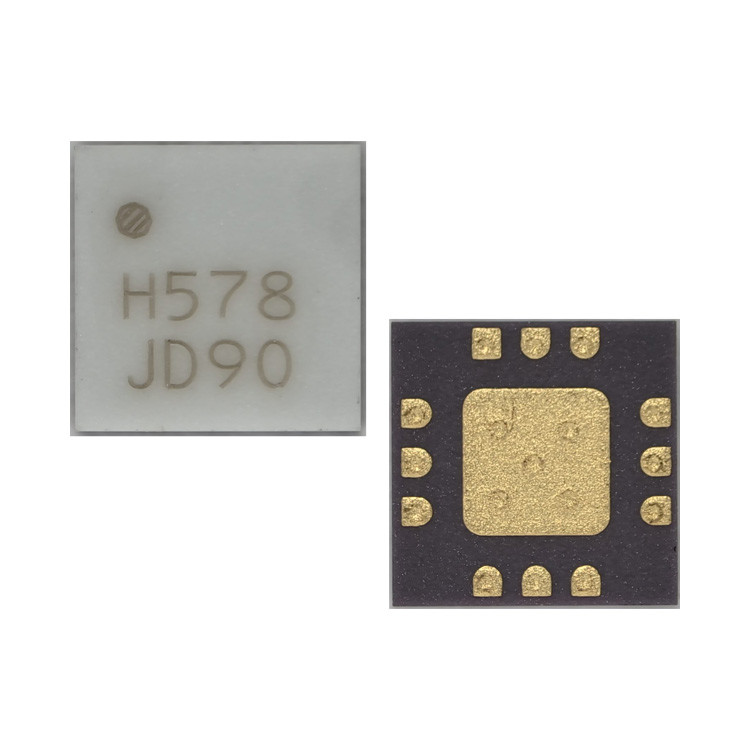

HMC578LC3B IC MULTIPLIER X2 BB 12SMD Analog Devices Inc.
| Hàng hiệu | Analog Devices Inc. |
|---|---|
| Số mô hình | HMC578LC3B |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh điện & hộp các tông |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Chức năng | Hệ số nhân tần số | Tính thường xuyên | 23 GHz ~ 33 GHz |
|---|---|---|---|
| Loại RF | DBS, VSAT | Thuộc tính phụ | - |
| Loại lắp đặt | Mặt đất | Bao bì / Vỏ | Tấm tiếp xúc 12-VFQFN |
| Bao gồm thiết bị của nhà cung cấp | 12-SMT (3x3) | ||
| Làm nổi bật | IC RF,Mô-đun mạch tích hợp RF,Mô-đun chip IC RF |
||
Mô tả sản phẩm
Chi tiết sản phẩm
Mô tả chung
HMC578LC3B là một nhân tần số băng thông rộng hoạt động x2 sử dụng công nghệ GaAs PHEMT trong một gói SMT phù hợp với RoHS không chì.Bộ nhân cung cấp +15 dBm sức mạnh đầu ra điển hình từ 24 đến 33 GHz. Phân lập Fo và 3Fo là > 20 dBc và > 30 dBc tương ứng ở 28 GHz. HMC578LC3B lý tưởng để sử dụng trong chuỗi nhân LO cho Pt đến Pt & VSAT Radios tạo ra số lượng bộ phận giảm so vớiphương pháp truyền thống. Tiếng ồn pha SSB phụ gia thấp -129 dBc / Hz ở độ dịch chuyển 100 kHz giúp duy trì hiệu suất tiếng ồn hệ thống tốt.và cho phép sử dụng các kỹ thuật sản xuất gắn bề mặt.
Đặc điểm
Năng lượng đầu ra cao: +15 dBmĐộng cơ năng lượng đầu vào thấp: 0 đến +6 dBm
Fo Isolation: > 20 dBc @ Fout= 28 GHz
100 KHz SSB Phase Noise: -132 dBc/Hz
Cung cấp đơn: +5V@ 81 mA
Nhóm SMT phù hợp với RoHS 3x3 mm
Các ứng dụng điển hình
HMC578LC3B phù hợp với:• Ứng dụng tạo đồng hồ: SONET OC-192 & SDH STM-64
• Điện vô tuyến điểm đến điểm & VSAT
• Thiết bị thử nghiệm
• Quân đội & Không gian
Thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| Nhà sản xuất | Thiết bị tương tự |
| Nhóm sản phẩm | Chip IC |
| Dòng | HMC578G |
| Loại | Nâng nhân |
| Bao bì | Bao bì thay thế cắt dải |
| Phong cách lắp đặt | SMD/SMT |
| Hộp gói | 12-VFQFN Pad tiếp xúc |
| Tần số | 23 GHz ~ 33 GHz |
| Công nghệ | GaAs |
| Phạm vi tần số | 23 GHz đến 33 GHz |
| Chức năng | Máy nhân tần số |
| Số kênh | 2 kênh |
| Bao bì thiết bị của nhà cung cấp | 12-SMT (3x3) |
| Lợi ích | - |
| Tần số thử nghiệm | - |
| Loại RF | VSAT, DBS |
| Các thuộc tính thứ cấp | - |
| Pd-Power-Dissipation | 670 mW |
| Nhiệt độ hoạt động tối đa | + 85 C |
| Phạm vi nhiệt độ hoạt động | - 40 C. |
| Điện áp cấp hoạt động | 5V |
| Dòng điện cung cấp hoạt động | 81 mA |
| Tần số hoạt động | 33 GHz |
| Số liệu về tiếng ồn NF | - |
| Điểm nén P1dB | - |
| Hộp gói | SMT-12 |
| OIP3-Thứ ba - Ngăn chặn | - |
| Mất input-return-loss | 10 dB |
Mô tả
Máy nhân tần số RF hoạt động x2 23GHz đến 33GHz Output 12-Pin CQFN EP T/R
Bộ khuếch đại RF x2 Active mult SMT 24 - 33 GHz Fout
