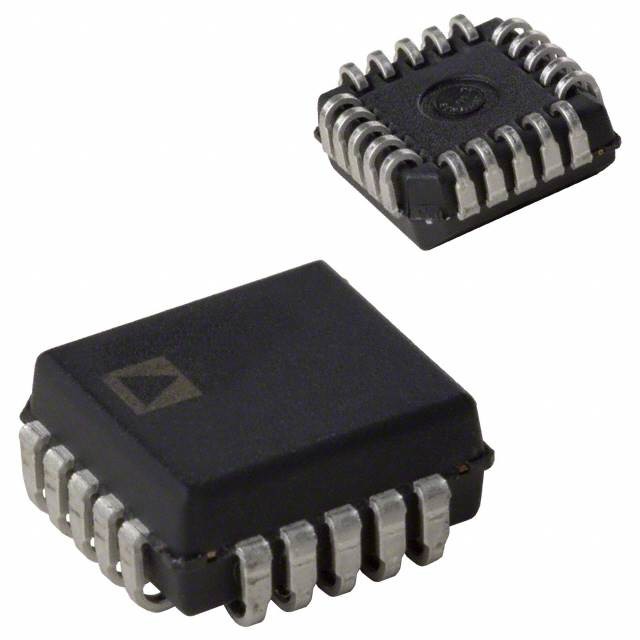

Bộ trộn mô-đun IC RF thực tế AD831APZ-REEL7 500MHZ DWN CONV 20PLCC



MÔ TẢ SẢN PHẨM

AD831 là bộ trộn nguyên khối có độ méo thấp, dải động rộng, được sử dụng trong các ứng dụng như chuyển đổi ngược RF sang IF trong bộ thu HF và VHF, bộ trộn thứ hai trong các trạm gốc DMR, chuyển đổi trực tiếp sang băng gốc, điều chế và giải điều chế cầu phương, và phát hiện dịch chuyển doppler trong các ứng dụng hình ảnh siêu âm.Bộ trộn bao gồm trình điều khiển LO và bộ khuếch đại đầu ra có độ ồn thấp, đồng thời cung cấp cả mức tiêu thụ năng lượng do người dùng lập trình và điểm đánh chặn bậc ba.





ĐẶC TRƯNG

Máy trộn cân bằng kép
Độ méo thấp
+24 dBm Đánh chặn bậc ba (IP3)
+10 dBm Điểm nén 1 dB
Ổ đĩa LO thấp Yêu cầu: –10 dBm
Băng thông
Băng thông đầu vào 500 MHz RF và LO
Đầu ra IF hiện tại chênh lệch 250 MHz
DC đến >200 MHz Điện áp một đầu IF Đầu ra
Hoạt động cung cấp đơn hoặc kép
DC được ghép nối bằng cách sử dụng nguồn cung cấp kép
Tất cả các cổng có thể được ghép nối DC
Không có giới hạn tần số thấp hơn—Hoạt động với DC
Mức tiêu thụ năng lượng do người dùng lập trình





CÁC ỨNG DỤNG

Bộ trộn RF/IF hiệu suất cao
Chuyển đổi trực tiếp sang băng tần cơ sở
Bộ trộn từ chối hình ảnh
Bộ điều biến và giải điều chế I/Q
