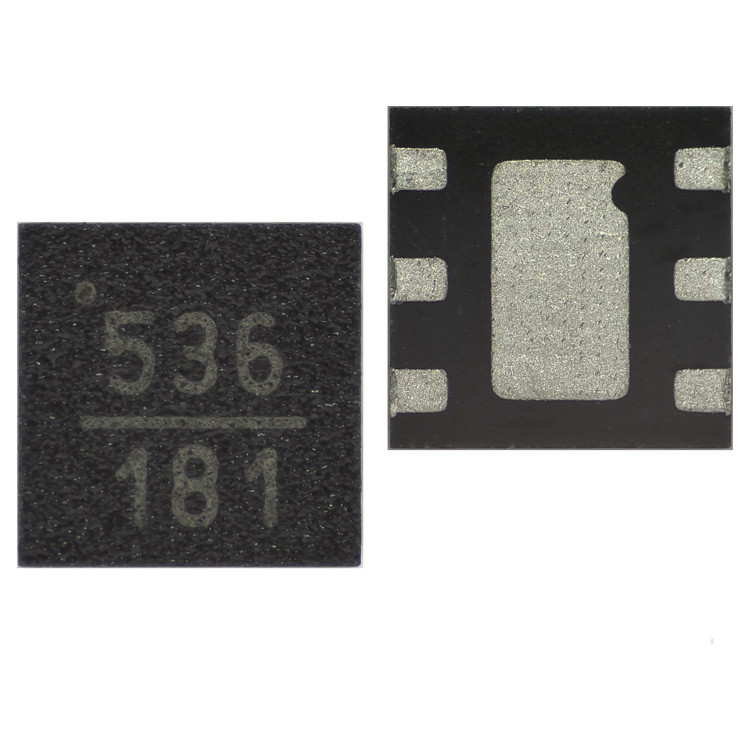

HMC536LP2 IC RF SWITCH SPDT 6GHZ 6DFN Analog Devices Inc.
| Hàng hiệu | Analog Devices Inc. |
|---|---|
| Số mô hình | HMC536LP2 |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh điện & hộp các tông |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Loại RF | Di động | cấu trúc liên kết | - |
|---|---|---|---|
| mạch | SPDT | Dải tần số | 0Hz ~ 6GHz |
| Sự cách ly | 29dB | Mất chèn | 1dB |
| Tần suất kiểm tra | 6GHz | P1dB | 33dBm |
| IIP3 | 52dBm | Đặc trưng | - |
| trở kháng | 50ohm | Điện áp - Cung cấp | 5V |
| Nhiệt độ hoạt động | -40 °C ~ 85 °C | Loại lắp đặt | Mặt đất |
| Bao bì / Vỏ | Tấm tiếp xúc 6-TDFN | Bao gồm thiết bị của nhà cung cấp | 6-DFN (2x2) |
| Làm nổi bật | IC RF,Mô-đun mạch tích hợp RF,Mô-đun chip IC RF |
||
Mô tả sản phẩm
Chi tiết sản phẩm
Thông tin chung
HMC539LP3 & HMC539LP3E là bộ giảm áp kỹ thuật số GaAs IC 5 bit băng thông rộng trong các gói gắn bề mặt ít chì chi phí thấp.Đường điều khiển tích cực duy nhất này cho mỗi attenuator bit kỹ thuật số sử dụng một off chip AC bộ tụ đất cho hoạt động gần DC, làm cho nó phù hợp với một loạt các ứng dụng RF và IF. Bao gồm DC đến 4 GHz, tổn thất chèn nhỏ hơn 0,7 dB điển hình.
Đặc điểm
0.25 dB LSB bước đến 7,75 dB± 0,05 dB Lỗi bước thông thường
Mức giảm mất tích: 0,7 dB
IP3 cao: +50 dBm
Đường điều khiển duy nhất mỗi bit
Điều khiển tương thích TTL/CMOS
Cung cấp điện đơn +5V
3x3 mm SMT Package
Các ứng dụng điển hình
HMC539LP3 / HMC539LP3E là lý tưởng cho cả hai ứng dụng RF và IF:
• Cơ sở hạ tầng di động
• ISM, MMDS, WLAN, WiMAX, WiBro
• Microwave Radio & VSAT
• Thiết bị thử nghiệm và cảm biến
Thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| Nhà sản xuất | Thiết bị tương tự |
| Nhóm sản phẩm | Chuyển đổi RF |
| Dòng | HMC536 |
| Bao bì | Bao bì thay thế cắt dải |
| Đơn vị trọng lượng | 0.000744 oz |
| Phong cách lắp đặt | SMD/SMT |
| Hộp gói | 6-TDFN Pad tiếp xúc |
| Kháng trở | 50 Ohm |
| Công nghệ | GaAs |
| Nhiệt độ hoạt động | -40 °C ~ 85 °C |
| Đặc điểm | - |
| Dòng điện áp | 5V |
| Bao bì thiết bị của nhà cung cấp | 6-DFN (2x2) |
| Vòng mạch | SPDT |
| Topology | - |
| Lỗi khi chèn | 0.6 dB |
| Điểm nén P1dB | 33dBm |
| Loại RF | Tế bào |
| Tần số thấp hơn | 0Hz |
| Tăng tần số | 6GHz |
| Tần số cô lập | 29dB @ 6GHz (thường) |
| Tần số chèn-mất | 1dB @ 6GHz |
| IIP3 | 52dBm (thường) |
| Pd-Power-Dissipation | 0.86 W |
| Nhiệt độ hoạt động tối đa | + 85 C |
| Phạm vi nhiệt độ hoạt động | - 40 C. |
| Thiết lập chuyển đổi | SPDT |
| Tần số hoạt động | DC đến 6 GHz |
| Hộp gói | DFN-6 |
| Cổng của các công tắc | Hai người |
| Loại ngoài cách ly | 27 dB |
Mô tả
RF Switch IC Cellular SPDT 6GHz 50 Ohm 6-DFN (2x2)
RF Switch SPDT 0MHz đến 6GHz 23dB 6-Pin DFN EP T/R
Bộ điều khiển mạch RF 3W SPDT T/R Switch SMT DC - 6 GHz
