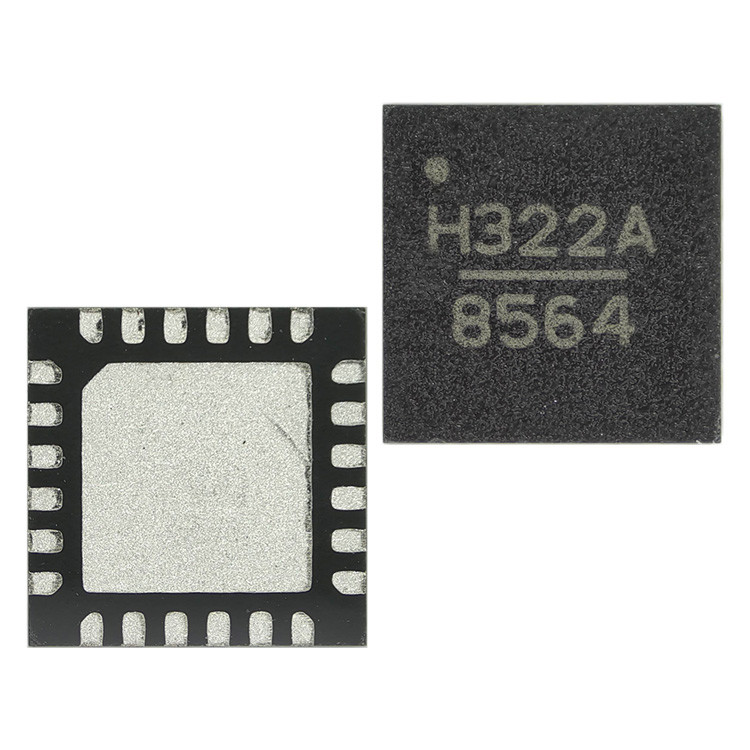

HMC322ALP4E IC RF SWITCH SP8T 8GHZ 24QFN Analog Devices Inc.
| Hàng hiệu | Analog Devices Inc. |
|---|---|
| Số mô hình | HMC322ALP4E |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh điện & hộp các tông |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Loại RF | - | cấu trúc liên kết | hấp thụ |
|---|---|---|---|
| mạch | SP8T | Dải tần số | 0Hz ~ 8GHz |
| Sự cách ly | 40dB | Mất chèn | 2,5dB |
| Tần suất kiểm tra | 6 GHz, 8 GHz | P1dB | 26dBm |
| IIP3 | 40dBm | Đặc trưng | - |
| trở kháng | 50ohm | Điện áp - Cung cấp | - |
| Nhiệt độ hoạt động | -40 °C ~ 85 °C | Loại lắp đặt | Mặt đất |
| Bao bì / Vỏ | 24-VFQFN Pad tiếp xúc | Bao gồm thiết bị của nhà cung cấp | 24-QFN (4x4) |
| Làm nổi bật | IC RF,Mô-đun mạch tích hợp RF,Mô-đun chip IC RF |
||
Mô tả sản phẩm
Chi tiết sản phẩm
Mô tả chung
HMC322 là một mạch chuyển mạch không phản xạ GaAs MESFET SP8T.Chuyển đổi này cung cấp độ cô lập cao và mất tích chèn thấp và mở rộng phạm vi bảo hiểm tần số của dòng sản phẩm chuyển đổi SP8T của Hittite. Chuyển đổi này cũng bao gồm một mạch giải mã nhị phân trên tàu làm giảm các đường dây điều khiển logic cần thiết xuống còn ba.và đòi hỏi một sự thiên vị cố định của -5VTất cả dữ liệu được thử nghiệm bằng con chip trong một thiết bị thử nghiệm 50 Ohm được kết nối thông qua các dây liên kết đường kính 0,025 mm (1 mil) với chiều dài 0,5 mm (20 mil).
Đặc điểm
Hiệu suất băng thông rộng: DC - 10,0 GHzĐộ cô lập cao: > 38 dB @ 4 GHz
Mất tích lũy thấp: 2,0 dB @ 4 GHz
Bộ giải mã 3:8 TTL tích hợp
Kích thước nhỏ: 1,45 x 1,6 x 0,10 mm
Các ứng dụng điển hình
HMC322 là lý tưởng cho:• Cơ sở hạ tầng viễn thông
• Microwave Radio & VSAT
• Quân đội & Không gian
• Thiết bị thử nghiệm
Thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| Nhà sản xuất | Thiết bị tương tự |
| Nhóm sản phẩm | Chuyển đổi RF |
| Dòng | HMC322AG |
| Bao bì | Dải cắt |
| Đơn vị trọng lượng | 0.032741 oz |
| Phong cách lắp đặt | SMD/SMT |
| Hộp gói | 24-VFQFN Pad tiếp xúc |
| Kháng trở | 50 Ohm |
| Công nghệ | GaAs |
| Nhiệt độ hoạt động | -40 °C ~ 85 °C |
| Đặc điểm | - |
| Dòng điện áp | - |
| Bao bì thiết bị của nhà cung cấp | 24-QFN (4x4) |
| Vòng mạch | SP8T |
| Topology | Chịu |
| Lỗi khi chèn | 2.5 dB |
| Điểm nén P1dB | 26dBm |
| Loại RF | - |
| Tần số thấp hơn | 0Hz |
| Tăng tần số | 8GHz |
| Tần số cô lập | 40dB @ 6GHz (thường) |
| Tần số chèn-mất | 2.5dB @ 8GHz |
| IIP3 | 40dBm (thường) |
| Pd-Power-Dissipation | 348 mW |
| Nhiệt độ hoạt động tối đa | + 85 C |
| Phạm vi nhiệt độ hoạt động | - 40 C. |
| Thiết lập chuyển đổi | SP8T |
| Tần số hoạt động | DC đến 8 GHz |
| Hộp gói | QFN-24 |
| Thời gian ngoài thời gian tối đa | 150 ns |
| Cổng của các công tắc | Octal |
| Thời gian tối đa | 150 ns |
| Loại ngoài cách ly | 35 dB |
Mô tả
IC chuyển mạch RF DC-8GHz SP8T
