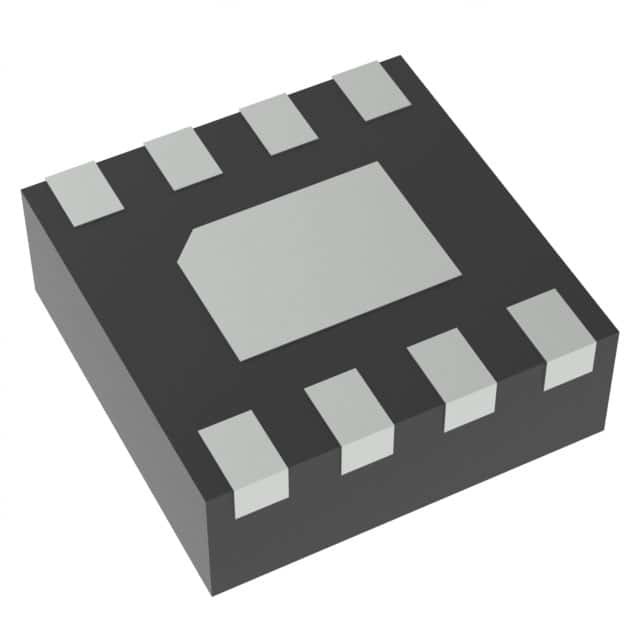

IC định thời đồng hồ gắn trên bề mặt NB3L553MNR4G 200MHZ 8DFN onsemi



Sự miêu tả

NB3N511 là một bộ nhân xung nhịp sẽ tạo ra một trong chín bội số đầu ra có thể lựa chọn của tần số đầu vào thông qua hai đầu vào chọn 3 mức (S0, S1).Nó chấp nhận một tinh thể chế độ cơ bản tiêu chuẩn hoặc tín hiệu đồng hồ tham chiếu bên ngoài.Các kỹ thuật thiết kế Phase−Locked−Loop (PLL) được sử dụng để tạo ra đầu ra xung nhịp TTL ở mức jitter thấp lên đến 200 MHz với chu kỳ nhiệm vụ 50%.Một chân Kích hoạt đầu ra (OE) được cung cấp và khi được khẳng định ở mức thấp, đầu ra đồng hồ sẽ chuyển sang trạng thái ba trạng thái (trở kháng cao).NB3N511 thường được sử dụng trong các hệ thống điện tử như một sự thay thế hiệu quả về chi phí cho các bộ tạo dao động tinh thể





Đặc trưng

• Tần số đầu ra đồng hồ lên tới 200 MHz
• Chín hệ số có thể lựa chọn của tần số đầu vào
• Phạm vi hoạt động: VDD = 3,3 V ±10% hoặc 5,0 V ±5%
• Đầu ra Jitter thấp 25 ps Một Sigma (rms)
• Zero ppm Clock Nhân Lỗi
• Chu kỳ nhiệm vụ đầu ra 45% − 55%
• Đầu ra TTL/CMOS với Ổ đĩa mức TTL 25 mA
• Phạm vi đầu vào tham chiếu pha lê 5 − 32 MHz
• Dải tần số đồng hồ đầu vào 1 − 50 MHz
• OE, Kích hoạt đầu ra với Đầu ra ba trạng thái
• SOIC 8−Pin
• Dải nhiệt độ công nghiệp −40°C đến +85°C
• Đây là những thiết bị không có Pb−
