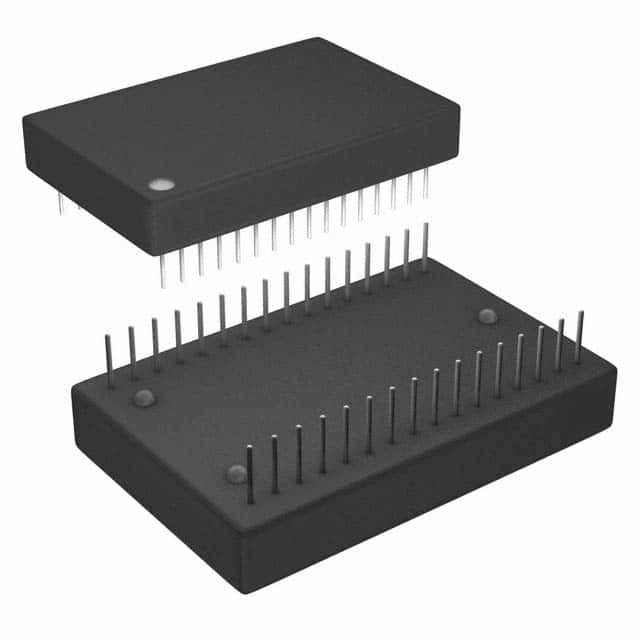

IC thời gian và đồng hồ thực tế 28EDIP, IC đồng hồ thời gian thực DS1286

Tính năng, Ứng dụng

ĐẶC TRƯNG

Theo dõi phần trăm giây, phút, giờ, ngày, ngày trong tháng, tháng và năm;bù cho năm nhuận hợp lệ đến 2100 Bộ hẹn giờ theo dõi khởi động lại bộ xử lý ngoài tầm kiểm soát Chức năng cảnh báo lên lịch các hoạt động liên quan đến thời gian thực Tế bào năng lượng lithium nhúng duy trì thời gian, cơ quan giám sát, RAM người dùng và thông tin cảnh báo Các ngắt có thể lập trình và đầu ra sóng vuông duy trì JEDEC 28 chân dấu chân Tất cả các thanh ghi có thể định địa chỉ riêng thông qua bus địa chỉ và dữ liệu Độ chính xác cao hơn ±1 phút/tháng ở 25°C Hơn 10 năm chấm công khi không có VCC 50 byte RAM NV của người dùng

- Đầu ra ngắt A (hở cống) INTB (INTB) - Đầu ra ngắt B (hở cống) A0-A5 - Địa chỉ đầu vào DQ0-DQ7 - Dữ liệu vào/ra CE - Kích hoạt chip OE - Kích hoạt đầu ra WE - Cho phép ghi VCC - +5 Vôn GND - Nối đất - Không kết nối SQW - Đầu ra sóng vuông

SỰ MIÊU TẢ

Máy chấm công DS1286 Watchdog là đồng hồ thời gian thực, báo thức, đồng hồ bấm giờ giám sát và bộ hẹn giờ ngắt quãng, một gói JEDEC DIP 28 chân.DS1286 chứa nguồn năng lượng lithium nhúng và tinh thể thạch anh giúp loại bỏ sự cần thiết của bất kỳ mạch điện bên ngoài nào.Dữ liệu chứa trong 64 thanh ghi tám bit có thể được đọc hoặc ghi theo cách tương tự như RAM tĩnh bytewide.Dữ liệu được duy trì trong Máy chấm công Watchdog bằng mạch điều khiển thông minh giúp phát hiện trạng thái của VCC và ghi để bảo vệ bộ nhớ khi VCC vượt quá dung sai.Nguồn năng lượng lithium có thể duy trì dữ liệu và thời gian thực trong hơn 10 năm mà không cần VCC.Thông tin về Máy chấm công Watchdog bao gồm phần trăm giây, phút, giờ, ngày, ngày, tháng và năm.Ngày cuối tháng tự động 13 111999

điều chỉnh cho các tháng có ít hơn 31 ngày, kể cả điều chỉnh cho năm nhuận.Máy chấm công Watchdog hoạt động ở định dạng một trong hai hoặc 12 giờ với chỉ báo AM/PM.Bộ đếm thời gian giám sát cung cấp các cửa sổ cảnh báo và khoảng thời gian giữa 0,01 giây và 99,99 giây.Báo thức thời gian thực cung cấp thời gian đặt trước lên đến một tuần.

DS1286 thực hiện một chu kỳ đọc bất cứ khi nào WE (Kích hoạt ghi) không hoạt động (Cao) và CE (Kích hoạt chip) và OE (Kích hoạt đầu ra) đang hoạt động (Thấp).Địa chỉ duy nhất được chỉ định bởi sáu đầu vào địa chỉ (A0-A5) xác định thanh ghi nào trong số 64 thanh ghi được truy cập.Dữ liệu hợp lệ sẽ có sẵn cho tám trình điều khiển đầu ra dữ liệu trong tACC (Thời gian truy cập) sau khi tín hiệu đầu vào địa chỉ cuối cùng ổn định, miễn là thời gian truy cập CE và OE cũng được đáp ứng.Nếu thời gian truy cập OE và CE không thỏa mãn, thì quyền truy cập dữ liệu phải được đo từ tín hiệu xuất hiện sau OE ) và tham số giới hạn là tCO đối với CE hoặc tOE đối với OE thay vì truy cập địa chỉ.

Ở chế độ ghi bất cứ khi nào tín hiệu WE (Bật ghi) và CE (Bật chip) ở trạng thái hoạt động (Thấp) sau khi đầu vào địa chỉ ổn định.Cạnh giảm xảy ra sau hoặc WE sẽ xác định thời điểm bắt đầu chu kỳ ghi.Chu kỳ ghi kết thúc bởi cạnh lên trước đó CE hoặc WE.Tất cả các đầu vào địa chỉ phải được giữ hợp lệ trong suốt chu kỳ ghi.CHÚNG TÔI phải trở lại trạng thái cao để có trạng thái phục hồi tối thiểu (tWR) trước khi có thể bắt đầu một chu kỳ khác.Dữ liệu phải hợp lệ trên bus dữ liệu có đủ Thiết lập dữ liệu (tDS) và Thời gian giữ dữ liệu (tDH) đối với cạnh tăng trước đó CE hoặc WE.Tín hiệu điều khiển OE phải được giữ ở trạng thái không hoạt động (Cao) trong các chu kỳ ghi để tránh xung đột bus.Tuy nhiên, nếu bus đầu ra đã được kích hoạt ( CE và OE đang hoạt động), thì WE sẽ vô hiệu hóa các đầu ra trong tODW từ cạnh xuống của nó.

Máy chấm công Watchdog cung cấp khả năng chức năng đầy đủ khi VCC lớn hơn 4,5 volt và ghi bảo vệ nội dung đăng ký ở mức 4,25 volt điển hình.Dữ liệu được duy trì trong trường hợp không có VCC mà không có bất kỳ mạch hỗ trợ bổ sung nào.DS1286 liên tục theo dõi VCC.Nếu điện áp cung cấp suy giảm, Máy chấm công Watchdog sẽ tự động ghi bảo vệ chính nó và tất cả đầu vào của thanh ghi trở thành "Không quan tâm".Cả INTA và INTB (INTB) đều là đầu ra cống mở.Hai ngắt và đồng hồ bên trong tiếp tục chạy bất kể mức VCC.Tuy nhiên, điều quan trọng là phải đảm bảo rằng các điện trở kéo lên được sử dụng với các chân ngắt không bao giờ được kéo đến giá trị lớn hơn VCC 0,3V.Khi VCC giảm xuống dưới khoảng 3,0 volt, mạch chuyển đổi nguồn sẽ bật nguồn năng lượng lithium để duy trì đồng hồ và chức năng dữ liệu hẹn giờ.Cũng cần đảm bảo rằng trong thời gian này (chế độ dự phòng của pin), điện áp có tại INTA và INTB (INTB) không bao giờ vượt quá 3,0V.Tại mọi thời điểm, dòng điện trên mỗi thiết bị không được vượt quá hoặc -1,0 mA.Tuy nhiên, nếu chế độ hoạt động cao được chọn cho INTB (INTB), chân này sẽ chỉ ở mức cao khi có mặt VCC.Trong quá trình bật nguồn, khi VCC tăng trên khoảng 3,0 volt, mạch chuyển đổi nguồn sẽ kết nối VCC bên ngoài và ngắt kết nối nguồn năng lượng lithium bên trong.Hoạt động bình thường có thể tiếp tục sau khi VCC vượt quá 4,5 vôn trong khoảng thời gian 150 mili giây.

Máy chấm công Watchdog có 64 thanh ghi rộng 8 bit chứa tất cả thông tin về Giờ hiện hành, Báo thức, Cơ quan giám sát, Điều khiển và Dữ liệu.Các thanh ghi Đồng hồ, Lịch, Báo thức và Cơ quan giám sát là các vị trí bộ nhớ chứa các bản sao dữ liệu bên ngoài (người dùng có thể truy cập) và bên trong.Các bản sao bên ngoài độc lập với các chức năng bên trong, ngoại trừ việc chúng được cập nhật định kỳ bằng cách chuyển đồng thời bản sao bên trong gia tăng (xem Hình 1).Các bit Thanh ghi lệnh bị ảnh hưởng bởi cả chức năng bên trong và bên ngoài.Thanh ghi này sẽ được thảo luận sau.50 byte thanh ghi RAM chỉ có thể được truy cập từ bus dữ liệu và địa chỉ bên ngoài.Các thanh ghi và A chứa thông tin ngày và giờ (xem Hình 2).Thông tin thời gian trong ngày được lưu trữ trong BCD.Các thanh ghi 3, 5 và 7 chứa thông tin Báo giờ trong ngày.Thời gian trong ngày Thông tin báo thức được lưu trữ trong BCD.Thanh ghi B là thanh ghi lệnh và thông tin trong thanh ghi này là nhị phân.Các thanh ghi C và D là các thanh ghi Cảnh báo Watchdog và thông tin được lưu trữ trong hai thanh ghi này ở dạng BCD.Các thanh ghi E đến 3F là các byte của người dùng và có thể được sử dụng để chứa dữ liệu theo quyết định của người dùng.
