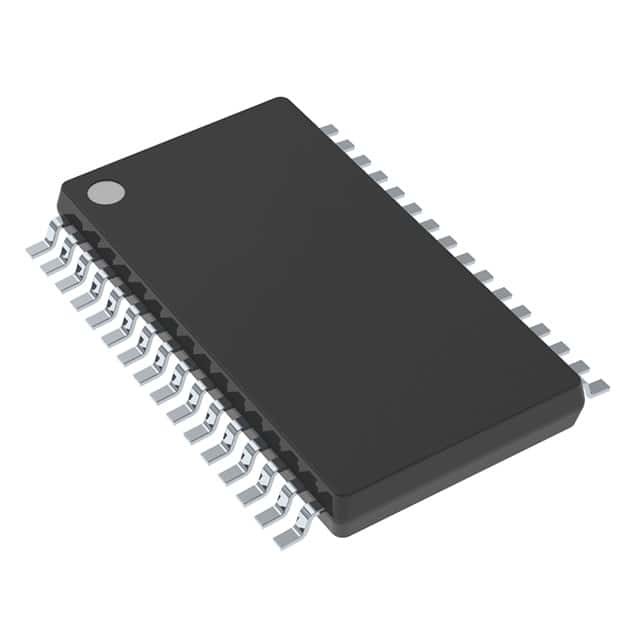

Chip AMP Class D thực tế 26V, Bộ khuếch đại mạch tích hợp TPA3118D2DAPR
| Hàng hiệu | Texas Instruments |
|---|---|
| Số mô hình | TPA3118D2DAPR |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh điện & hộp các tông |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Kiểu | Lớp D | Loại đầu ra | 2 kênh (Âm thanh nổi) |
|---|---|---|---|
| Công suất đầu ra tối đa x Kênh @ Tải | 30W x 2 @ 8Ohm | Cung cấp điện áp | 4,5V ~ 26V |
| Đặc trưng | Đầu vào vi sai, Tắt tiếng, Bảo vệ ngắn mạch và nhiệt, Tắt máy | Kiểu lắp | Bề mặt gắn kết |
| Nhiệt độ hoạt động | -40°C ~ 85°C (TA) | Gói thiết bị nhà cung cấp | 32-HTSSOP |
| Gói / Trường hợp | 32-PowerTSSOP (0.240", Chiều rộng 6.10mm) | ||
| Làm nổi bật | Chip 26V Class D AMP,Chip AMP Class D thực tế,Bộ khuếch đại mạch tích hợp TPA3118D2DAPR |
||
Mô tả sản phẩm
TPA3118D2DAPR IC AMP CLASS D STER 30W 32HTSSOP Texas Instruments
Thông tin chi tiết sản phẩm
TPA3118D2DAPR Mô tả
IC AMP CLASS D STER 30W 32HTSSOP
Sê-ri TPA31xxD2 là tầng công suất khuếch đại kỹ thuật số, hiệu quả âm thanh nổi để điều khiển loa lên đến 100W / 2 Ω ở chế độ đơn âm.Hiệu suất cao của TPA3130D2 cho phép nó thực hiện 2 × 15 W mà không cần tản nhiệt bên ngoài trên PCB một lớp.TPA3118D2 thậm chí có thể chạy 2 × 30 W / 8 Ω mà không cần tản nhiệt trên PCB hai lớp.Nếu cần công suất cao hơn nữa, TPA3116D2 có công suất 2 × 50 W / 4 Ω với một bộ tản nhiệt nhỏ được gắn vào PowerPAD ở mặt trên của nó.Cả ba thiết bị đều có chung dấu chân cho phép một PCB duy nhất được sử dụng ở các mức công suất khác nhau.
Mạch PLL/bộ tạo dao động tiên tiến TPA31xxD2 sử dụng tùy chọn nhiều tần số chuyển mạch để tránh nhiễu AM;điều này đạt được cùng với tùy chọn tùy chọn chính hoặc tùy chọn phụ, giúp có thể đồng bộ hóa nhiều thiết bị.
Các thiết bị TPA31xxD2 được bảo vệ hoàn toàn trước các sự cố với chức năng bảo vệ ngắn mạch và bảo vệ nhiệt cũng như bảo vệ quá áp, thiếu điện áp và bảo vệ dòng điện một chiều.Các lỗi được báo cáo lại cho bộ xử lý để ngăn các thiết bị bị hỏng trong điều kiện quá tải.
Tính năng TPA3118D2DAPR
1• Hỗ trợ nhiều cấu hình đầu ra
– 2 × 50 W vào Tải 4-Ω BTL ở 21 V
(TPA3116D2)
– 2 × 30 W vào Tải BTL 8-Ω ở 24 V
(TPA3118D2)
– 2 × 15 W vào Tải 8-Ω BTL ở 15 V
(TPA3130D2)
• Dải điện áp rộng: 4,5 V đến 26 V
• Vận hành Class-D hiệu quả
– >90% Hiệu suất Năng lượng Kết hợp với Thấp
Tổn thất không hoạt động làm giảm đáng kể kích thước tản nhiệt
– Đề án điều chế nâng cao
• Nhiều tần số chuyển mạch
- Tránh AM
– Đồng bộ hóa Master và Slave
– Tần số chuyển đổi lên đến 1,2 MHz
• Phản hồi Power-Stage Kiến trúc Với Cao
PSRR giảm yêu cầu PSU
• Giới hạn công suất có thể lập trình
• Đầu vào vi sai và một đầu
• Chế độ âm thanh nổi và đơn sắc với đơn sắc bộ lọc đơn
Cấu hình
• Bộ nguồn đơn giúp giảm số lượng linh kiện
• Mạch tự bảo vệ tích hợp bao gồm
Quá áp, Thấp áp, Quá nhiệt, Phát hiện DC và Đoản mạch với Báo cáo Lỗi
• Gói tăng cường nhiệt
– DAD (Phần đệm HTSSOP 32 chân)
– DAP (Phía dưới HTSSOP 32 chân)
• Phạm vi nhiệt độ môi trường –40°C đến 85°C
Ứng dụng TPA3118D2DAPR
• Chuyển đổi Bộ đổi nguồn AC/DC / Bộ sạc Pin
• Bộ nguồn chuyển mạch khung mở
• Thành phần Mini-Micro, Thanh loa, Đế cắm
• Ô tô sau thị trường
• Tivi CRT
• Ứng dụng âm thanh tiêu dùng
thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| nhà chế tạo | Dụng cụ Texas |
| danh mục sản phẩm | Bộ khuếch đại âm thanh |
| Loạt | LoaGuard™ |
| Sản phẩm | Bộ khuếch đại âm thanh |
| Kiểu | Lớp D |
| bao bì | Bao bì thay thế |
| Đơn vị trọng lượng | 0,006388 oz |
| kiểu lắp đặt | SMD/SMT |
| Gói-Trường hợp | Tấm tiếp xúc 32-TSSOP (0,240", Chiều rộng 6,10 mm) |
| Nhiệt độ hoạt động | -40°C ~ 85°C (TA) |
| Kiểu lắp | Bề mặt gắn kết |
| Loại đầu ra | 2 kênh (Âm thanh nổi) |
| Đặc trưng | Đầu vào vi sai, Tắt tiếng, Bảo vệ ngắn mạch và nhiệt, Tắt máy |
| Số kênh | 2 kênh |
| Cung cấp điện áp | 4,5V ~ 26V |
| Nhà cung cấp-Thiết bị-Gói hàng | 32-HTSSOP |
| Max-Output-Power-x-Channels-Load | 30W x 2 @ 8 Ôm |
| Lớp học | Lớp-D |
| Công suất ra | 30 W |
| Nhiệt độ hoạt động tối đa | + 85 độ C |
| Bộ phát triển phần mềm | TPA3118D2EVM |
| Gói-Trường hợp | HTSSOP-32 |
| THD-plus-Noise | 0,1 % |
Thành phần tương thích chức năng
Hình thức, Gói, Thành phần tương thích chức năng
| Nhà sản xuất Phần # | Sự miêu tả | nhà chế tạo | So sánh |
| TPA3116D2DAD Mạch tiêu dùng |
Bộ khuếch đại âm thanh Class-D 50-W Stereo (BTL) w/ SpeakerGuard?32-HTSSOP -40 đến 85 | Dụng cụ Texas | TPA3118D2DAPR so với TPA3116D2DAD |
| TPA3118D2DAP Mạch tiêu dùng |
Nguồn cung cấp 30W, 2 Ch, 4,5-26V, Bộ khuếch đại âm thanh nổi Class D với nhiều tần số chuyển đổi 32-HTSSOP -40 đến 85 | Dụng cụ Texas | TPA3118D2DAPR so với TPA3118D2DAP |
| TPA3130D2DAPR Mạch tiêu dùng |
Bộ khuếch đại âm thanh nổi Class D không có bộ lọc 15W với khả năng tránh AM 32-HTSSOP -40 đến 85 | Dụng cụ Texas | TPA3118D2DAPR so với TPA3130D2DAPR |
| TPA3130D2DAP Mạch tiêu dùng |
Bộ khuếch đại âm thanh nổi Class D không có bộ lọc 15W với khả năng tránh AM 32-HTSSOP -40 đến 85 | Dụng cụ Texas | TPA3118D2DAPR so với TPA3130D2DAP |
| TPA3116D2DADR Mạch tiêu dùng |
Bộ khuếch đại âm thanh Class-D 50-W Stereo (BTL) w/ SpeakerGuard?32-HTSSOP -40 đến 85 | Dụng cụ Texas | TPA3118D2DAPR so với TPA3116D2DADR |
mô tả
IC Khuếch Đại 2 Kênh (Stereo) Class D 32-HTSSOP
Loa khuếch đại âm thanh 1-CH Mono/2-CH Stereo 50W Class-D 32-Pin HTSSOP EP T/R
Bộ khuếch đại âm thanh Bộ khuếch đại âm thanh Class-D âm thanh nổi 50W
