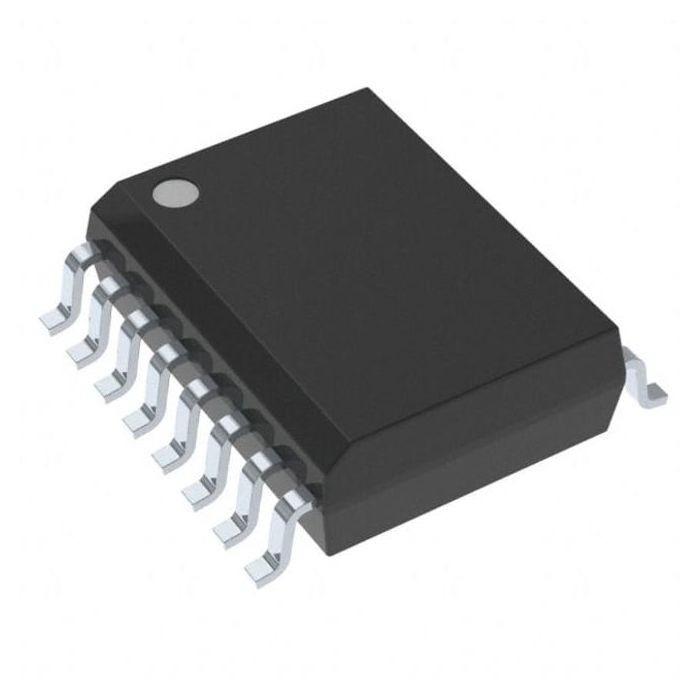

IC thu thập dữ liệu SPI 12 Bit AD7243ARZ V-OUT 16SOIC Analog Devices Inc.



MÔ TẢ CHUNG

AD7243 là bộ chuyển đổi kỹ thuật số sang tương tự, đầu ra điện áp, 12 bit hoàn chỉnh với bộ khuếch đại đầu ra và tham chiếu điện áp Zener trên chip CMOS nguyên khối.Không cần trang trí bên ngoài để đạt được hiệu suất được chỉ định đầy đủ.
Bộ khuếch đại đầu ra có khả năng phát triển +10 V trên tải 2 kΩ.Dải điện áp đầu ra với hoạt động của một nguồn cung cấp là 0 V đến +5 V hoặc 0 V đến +10 V, trong khi dải đầu ra lưỡng cực bổ sung ±5 V khả dụng với nguồn cung cấp kép.Các phạm vi được chọn bằng cách sử dụng điện trở khuếch đại bên trong.
Định dạng dữ liệu là nhị phân tự nhiên trong cả hai phạm vi đơn cực, trong khi định dạng nhị phân bù hoặc định dạng bù hai có thể được chọn trong phạm vi lưỡng cực.Chức năng CLR được cung cấp để đặt đầu ra thành 0 V trong cả hai dải đơn cực và trong dải lưỡng cực bổ sung của hai, trong khi với định dạng dữ liệu nhị phân bù, đầu ra được đặt thành –REFIN.Chức năng này hữu ích khi thiết lập lại khi bật nguồn vì nó cho phép đầu ra được đặt ở mức điện áp đã biết.





ĐẶC TRƯNG

Bộ giải mã CMOS 12-bit với
Tham chiếu điện áp trên chip
Bộ khuếch đại đầu ra
Ba phạm vi đầu ra có thể lựa chọn
–5 V đến +5 V, 0 V đến +5 V, 0 V đến +10 V
Giao diện nối tiếp
Tốc độ cập nhật DAC 300 kHz
Kích thước nhỏ: DIP 16 chì hoặc SOIC
Phi tuyến tính: ±1/2 LSB TMIN đến TMAX
Tản điện thấp: 100 mW điển hình





CÁC ỨNG DỤNG

Kiểm soát quy trình
Tự động trong công nghiệp
Hệ thống xử lý tín hiệu số
Cổng vào/ra
