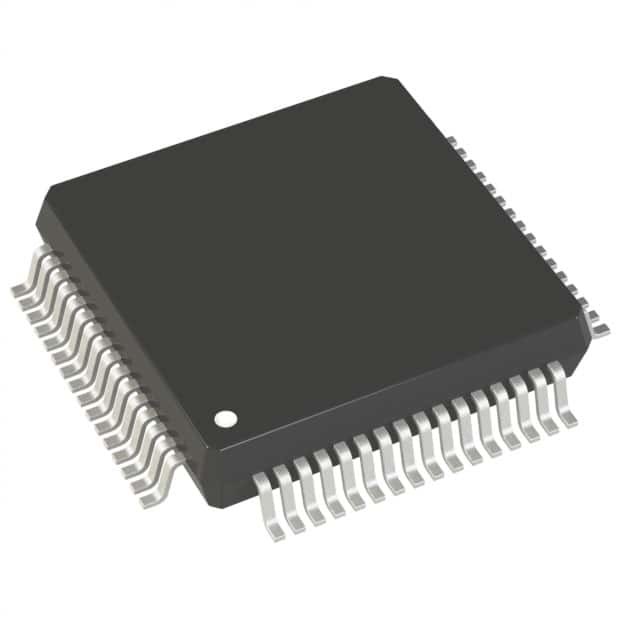

IC thu thập dữ liệu 200K ổn định DAS ADC AD7606BSTZ 16BIT 64LQFP
| Hàng hiệu | Analog Devices Inc. |
|---|---|
| Số mô hình | AD7606BSTZ |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh điện & hộp các tông |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Kiểu | Hệ thống thu thập dữ liệu (DAS), ADC | Số kênh | số 8 |
|---|---|---|---|
| Độ phân giải (Bit) | 16 b | Tỷ lệ lấy mẫu (Mỗi giây) | 200k |
| Giao diện dữ liệu | DSP, MICROWIRE™, Song song, QSPI™, Nối tiếp, SPI™ | Nguồn cung cấp điện áp | Analog và kỹ thuật số |
| Cung cấp điện áp | 2,3V ~ 5,25V, 4,75V ~ 5,25V | Nhiệt độ hoạt động | -40°C ~ 85°C |
| Kiểu lắp | Bề mặt gắn kết | Gói / Trường hợp | 64-LQFP |
| Gói thiết bị nhà cung cấp | 64-LQFP (10x10) | ||
| Làm nổi bật | IC thu thập dữ liệu ổn định,IC thu thập dữ liệu 200K,AD7606BSTZ |
||
Mô tả sản phẩm
AD7606BSTZ IC DAS/ADC 16BIT 200K 64LQFP Analog Devices Inc.
Thông tin chi tiết sản phẩm
MÔ TẢ CHUNG
AD76061/AD7606-6/AD7606-4 là hệ thống thu thập dữ liệu tương tự sang số (DAS) 16-bit, lấy mẫu đồng thời với tám, sáu và bốn kênh tương ứng.Mỗi bộ phận đều có bảo vệ kẹp đầu vào tương tự, bộ lọc khử răng cưa bậc hai, bộ khuếch đại theo dõi và giữ, phân phối lại điện tích 16 bit, bộ chuyển đổi tương tự sang kỹ thuật số gần đúng (ADC), bộ lọc kỹ thuật số linh hoạt, tham chiếu 2,5 V và bộ đệm tham chiếu, và các giao diện nối tiếp và song song tốc độ cao.
ĐẶC TRƯNG
8/6/4 đầu vào được lấy mẫu đồng thờiPhạm vi đầu vào tương tự lưỡng cực thực: ±10 V, ±5 V
Nguồn cung cấp analog 5 V đơn và 2,3 V đến 5 V VDRIVE
Giải pháp thu thập dữ liệu tích hợp đầy đủ
Bảo vệ kẹp đầu vào tương tự
Bộ đệm đầu vào có trở kháng đầu vào tương tự 1 MΩ
Bộ lọc tương tự khử răng cưa bậc hai
Bộ đệm tham chiếu và tham chiếu chính xác trên chip
ADC 16 bit với 200 kSPS trên tất cả các kênh
Khả năng lấy mẫu quá mức với bộ lọc kỹ thuật số
Giao diện song song/nối tiếp linh hoạt
Tương thích SPI/QSPI™/MICROWIRE™/DSP
Hiệu suất
Xếp hạng 7 kV ESD trên các kênh đầu vào tương tự
95,5 dB SNR, −107 dB THD
±0,5 LSB INL, ±0,5 LSB DNL
Công suất thấp: 100 mW
Chế độ chờ: 25 mW
Gói LQFP 64 chì
CÁC ỨNG DỤNG
Hệ thống giám sát và bảo vệ đường dây điệnĐiều khiển động cơ nhiều pha
Hệ thống thiết bị và điều khiển
Hệ thống định vị nhiều trục
Hệ thống thu thập dữ liệu (DAS)
thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| nhà chế tạo | Thiết Bị Analog |
| danh mục sản phẩm | ADC/DAC |
| Loạt | AD7606 |
| Sản phẩm | Bộ chuyển đổi tương tự sang kỹ thuật số |
| Kiểu | Hệ thống thu thập dữ liệu (DAS), ADC |
| bao bì | Bao bì thay thế khay |
| Đơn vị trọng lượng | 0,012088 oz |
| kiểu lắp đặt | SMD/SMT |
| Gói-Trường hợp | 64-LQFP |
| Kiểu đầu vào | Kết thúc đơn |
| Nhiệt độ hoạt động | -40°C ~ 85°C |
| Kiểu lắp | Bề mặt gắn kết |
| Số kênh | 8 kênh |
| Cung cấp điện áp | 2,3V ~ 5,25V, 4,75V ~ 5,25V |
| Nhà cung cấp-Thiết bị-Gói hàng | 64-LQFP (10x10) |
| Độ phân giải-bit | 16 b |
| Lấy mẫu-Tốc độ-Mỗi giây | 200k |
| Giao diện dữ liệu | DSP, MICROWIRE?, Song song, QSPI?, Nối tiếp, SPI? |
| Điện Áp-Cung Cấp-Nguồn | Analog và kỹ thuật số |
| Ngành kiến trúc | đặc khu hành chính |
| Nghị quyết | 16 bit |
| Loại tham chiếu | bên ngoài nội bộ |
| Pd-Power-Tản | 142 mW |
| Nhiệt độ hoạt động tối đa | + 85 độ C |
| Nhiệt độ hoạt động | - 40 độ C |
| Sự tiêu thụ năng lượng | 100 mW |
| Loại giao diện | DSP SPI nối tiếp song song |
| SNR-Signal-to-Noise-Ratio | 95,5dB |
| Bộ phát triển phần mềm | EVAL-AD7606EDZ |
| Gói-Trường hợp | LQFP-64 |
| Tăng-Lỗi | +/- 32 LSB |
| Số người chuyển đổi | 1 bộ chuyển đổi |
| Tỷ lệ lấy mẫu | 200 kS/giây |
| INL-Tích phân-Phi tuyến tính | +/- 2 LSB |
| DNL-Vi phân-Phi tuyến | +/- 0,99 LSB |
| mfr | Analog Devices Inc． |
| Loạt | - |
| Bưu kiện | Cái mâm |
| Trạng thái sản phẩm | Tích cực |
| Kiểu | Hệ thống thu thập dữ liệu (DAS) ADC |
| Số kênh | số 8 |
| Giao diện dữ liệu | DSP MICROWIRE™ Song song QSPI™ Nối tiếp SPI™ |
| Cung cấp điện áp | 2．3V ~ 5．25V 4．75V ~ 5．25V |
| Gói-Trường hợp | 64-LQFP |
| Cơ sở-Sản phẩm-Số | AD7606 |
mô tả
Kênh bát phân Đơn ADC SAR 200ksps Khay LQFP 64 chân song song/nối tiếp 16-bit
Bộ chuyển đổi Analog sang Digital - ADC 8Ch w/Lưỡng cực 16B Đồng thời Lấy mẫu
