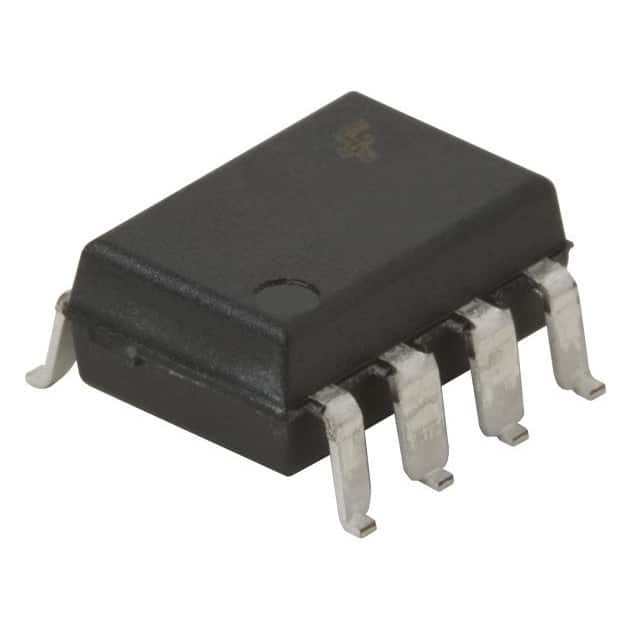

IC Mạch Tích Hợp Kênh Đơn HCPL2631SD OPTOISO 2.5KV 2CH 8DIP Onsemi
| Hàng hiệu | onsemi |
|---|---|
| Số mô hình | HCPL2631SD |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh điện & hộp các tông |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Số kênh | 2 | Đầu vào - Mặt 1/Mặt 2 | 2/0 |
|---|---|---|---|
| Điện áp - Cách ly | 2500Vrms | Chế độ chung Miễn dịch thoáng qua (Tối thiểu) | 5kV/µs |
| Kiểu đầu vào | DC | Loại đầu ra | mở bộ sưu tập |
| Hiện tại - Đầu ra / Kênh | 50mA | Tốc độ dữ liệu | 10Mbps |
| Độ trễ lan truyền tpLH / tpHL (Tối đa) | 75ns, 75ns | Thời gian tăng / giảm (Typ) | 50ns, 12ns |
| Điện áp - Chuyển tiếp (Vf) (Typ) | 1.4V | Hiện tại - Chuyển tiếp DC (Nếu) (Tối đa) | 30mA |
| Cung cấp điện áp | 4,5V ~ 5,5V | Nhiệt độ hoạt động | -40°C ~ 85°C |
| Kiểu lắp | Bề mặt gắn kết | Gói / Trường hợp | 8-SMD, Cánh mòng biển |
| Gói thiết bị nhà cung cấp | 8-SMD | ||
| Làm nổi bật | IC mạch tích hợp một kênh,IC mạch tích hợp 2.5KV,HCPL2631SD |
||
Mô tả sản phẩm
HCPL2631SD OPTOISO 2.5KV 2CH OPEN COLL 8DIP onsemi
Thông tin chi tiết sản phẩm
Sự miêu tả
Bộ ghép quang hai kênh 6N137, HCPL2601, HCPL2611 và HCPL2630, HCPL2631 bao gồm một đèn LED AlGaAS 850 nm, được ghép nối quang học với cổng logic bộ phát hiện ảnh tích hợp tốc độ rất cao với đầu ra có thể nhấp nháy.Đầu ra này có bộ thu mở, do đó cho phép đầu ra OR có dây.các khớp nốicác thông số được đảm bảo trong phạm vi nhiệt độ từ -40°C đến +85°C.Tín hiệu đầu vào tối đa là 5mA sẽ
cung cấp dòng điện đầu ra tối thiểu là 13mA (quạt trên 8 quạt).
Đặc trưng
■ Tốc độ rất cao – 10 MBit/s■ CMR vượt trội – 10 kV/µs
■ Điện áp làm việc gấp đôi-480V
■ Fan-out of 8 trên -40°C đến +85°C
■ Đầu ra cổng logic
■ Đầu ra ổn định
■ Bộ thu OR-mở có dây
■ UL được công nhận (Tệp # E90700)
Các ứng dụng
■ Loại bỏ vòng tiếp đất■ LSTTL sang TTL, LSTTL hoặc CMOS 5-volt
■ Bộ nhận đường truyền, truyền dữ liệu
■ Ghép dữ liệu
■ Chuyển đổi nguồn điện
■ Thay thế biến áp xung
■ Giao diện máy tính-ngoại vi
thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| nhà chế tạo | bán thân |
| danh mục sản phẩm | Bộ ghép quang đầu ra logic |
| Loạt | - |
| bao bì | Bao bì thay thế |
| Đơn vị trọng lượng | 0,027937 oz |
| Gói-Trường hợp | 8-SMD, Cánh mòng biển |
| Kiểu đầu vào | DC |
| Nhiệt độ hoạt động | -40°C ~ 85°C |
| Kiểu lắp | Bề mặt gắn kết |
| Loại đầu ra | mở bộ sưu tập |
| Số kênh | 2 kênh |
| Cung cấp điện áp | 4,5V ~ 5,5V |
| Nhà cung cấp-Thiết bị-Gói hàng | 8-MDIP |
| Tốc độ dữ liệu | 10Mbps |
| Dòng điện đầu ra định mức | 50mA |
| Hiện tại-DC-Chuyển tiếp-Nếu-Max | 30mA |
| Cách ly điện áp | 2500Vrms |
| vf | 1.4V |
| Tăng-Giảm-Thời gian-Typ | 50ns, 12ns |
| Đầu vào-Bên-1-Bên-2 | 2/0 |
| Common-Mode-Transient-Immunity-Min | 5kV/μs |
| Tuyên truyền-Trễ-tpLH-tpHL-Max | 75ns, 75ns |
| Pd-Power-Tản | 60 mW |
| Nhiệt độ hoạt động tối đa | + 85 độ C |
| Nhiệt độ hoạt động | - 40 độ C |
| Vf-Chuyển tiếp-Điện áp | 1,4 v |
| Cách ly-Điện áp | 5000 Vrms |
| Sản lượng hiện tại | 50mA |
| Giảm thời gian | 12 giây |
| thời gian tăng | 50 giây |
| Vr-Reverse-Điện áp | 5 V |
| If-Chuyển tiếp-Hiện tại | 10mA |
| Phần-#-Bí danh | HCPL2631SD_NL |
| Gói-Trường hợp | SMD-8 |
| Bộ thu tối đa hiện tại | 50mA |
Thành phần tương thích chức năng
Hình thức, Gói, Thành phần tương thích chức năng
| Nhà sản xuất Phần # | Sự miêu tả | nhà chế tạo | So sánh |
| HCPL-2631SV quang điện tử |
Bộ ghép quang đầu ra IC, 2 phần tử, cách ly 2500V | BẬT chất bán dẫn | HCPL2631SD so với HCPL-2631SV |
| HCPL-2631SD quang điện tử |
Bộ ghép quang đầu ra IC, 2 phần tử, cách ly 2500V | BẬT chất bán dẫn | HCPL2631SD so với HCPL-2631SD |
| HCPL2631SV quang điện tử |
BỘ KHỚP QUANG ĐẦU RA LOGIC 2 KÊNH, 10 Mb/giây, GẮN BỀ MẶT, DIP-8 | Công ty TNHH Điện tử Rochester | HCPL2631SD so với HCPL2631SV |
| HCPL2631SDV quang điện tử |
Bộ ghép quang đầu ra cổng logic 10 MBit/s 8 chân DIP kênh đôi tốc độ cao (Không khuyến nghị cho thiết kế mới. Số bộ phận tương đương mới là HCPL26xxM), 1000-REEL | BẬT chất bán dẫn | HCPL2631SD so với HCPL2631SDV |
| HCPL-2631SDV quang điện tử |
Bộ ghép quang đầu ra IC, 2 phần tử, cách ly 2500V | BẬT chất bán dẫn | HCPL2631SD so với HCPL-2631SDV |
mô tả
Bộ cách ly quang đầu ra logic Bộ thu mở 10Mbps 2500Vrms 2 kênh 5kV/µsCMTI 8-MDIP
Bộ ghép quang Bộ thu logic đầu ra logic mở DC-IN 2-CH 8 chân PDIP SMD Đen T/R
Bộ ghép quang tốc độ cao Đầu ra cổng logic Optocpl 2Ch 10MBit/s
