ADAU1701JSTZ Chip tích hợp Mạch AUDIO PROC 2ADC/4DAC 48-LQFP



MÔ TẢ CHUNG

ADAU1701 là một hệ thống âm thanh hoàn chỉnh trên một con chip bao gồm DSP âm thanh 28/56-bit, ADC và DAC cũng như các giao diện điều khiển giống như bộ vi điều khiển.Xử lý tín hiệu bao gồm cân bằng, phân tần, tăng cường âm trầm, xử lý động lực đa dải, bù trễ, loa
bồi thường và mở rộng hình ảnh âm thanh nổi.Các thuật toán này có thể được sử dụng để bù đắp cho những hạn chế trong thế giới thực của loa, bộ khuếch đại và môi trường nghe, giúp cải thiện đáng kể chất lượng âm thanh cảm nhận được.





ĐẶC TRƯNG

Bộ xử lý âm thanh kỹ thuật số 28/56-bit, 50 MHz
ADC âm thanh nổi: 100 dB SNR và -80 dB THD+N
DAC 4 kênh: 104 dB SNR và -90 dB THD+N
Hoàn thành hoạt động độc lập
• Tự khởi động từ serial EEPROM
• ADC phụ trợ với mux bốn đầu vào để điều khiển tương tự
• GPIO cho đầu ra và điều khiển kỹ thuật số
Hoàn toàn có thể lập trình với công cụ đồ họa SigmaStudio™
Hệ số nhân 28-bit × 28-bit với bộ tích lũy 56-bit để xử lý chính xác gấp đôi hoàn toàn
Bộ tạo dao động đồng hồ để tạo đồng hồ chính từ pha lê
PLL để tạo đồng hồ chính từ 64 × fS, 256 × fS, 384 × fS hoặc 512 × fSclocks
Các cổng I/O dữ liệu nối tiếp linh hoạt với các chế độ tương thích I2S, căn trái, căn phải và TDM
Tốc độ lấy mẫu được hỗ trợ lên tới 192 kHz
Bộ điều chỉnh điện áp trên chip để tương thích với các hệ thống 3,3 V

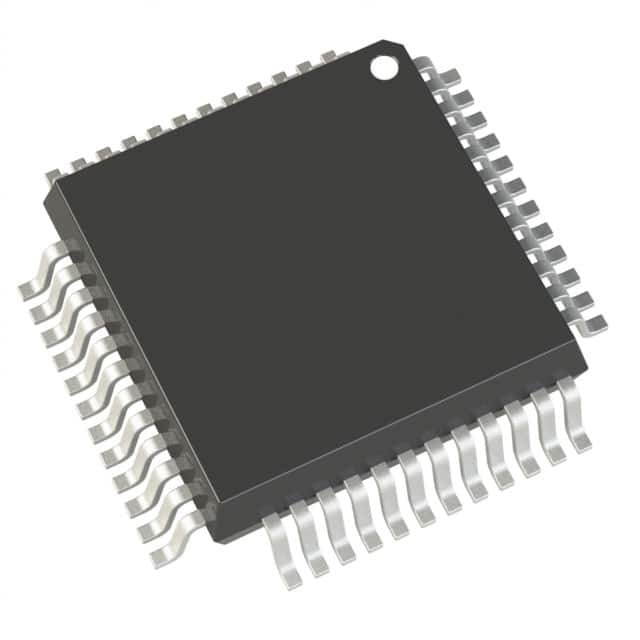

Gói nhựa LQFP 48 chì
