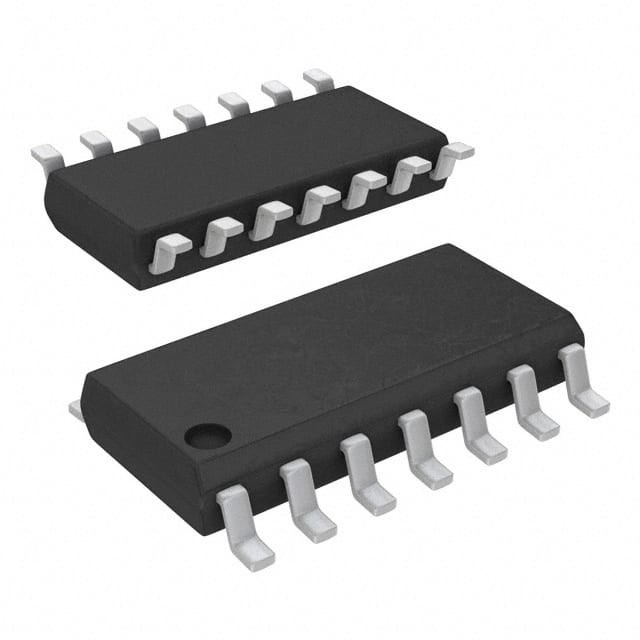

Chip IC điện tử 14 chân thực tế, Bộ xử lý đồng hành 14SOIC FM31256-G



Sự miêu tả

FM31xx là một nhóm các thiết bị tích hợp bao gồm các chức năng cần thiết phổ biến nhất cho các hệ thống dựa trên bộ xử lý.Các tính năng chính bao gồm bộ nhớ cố định có sẵn ở nhiều kích cỡ khác nhau, đồng hồ thời gian thực, đặt lại VDD thấp, bộ đếm thời gian theo dõi, bộ đếm sự kiện cố định, khu vực số sê-ri 64 bit có thể khóa và bộ so sánh mục đích chung có thể được sử dụng khi mất điện sớm (NMI) gián đoạn hoặc mục đích khác.Gia đình hoạt động từ 2,7 đến 5,5V.





Đặc trưng

Thiết Bị Tích Hợp Cao Thay Thế Nhiều Bộ Phận
• Bộ nhớ ổn định nối tiếp
• Đồng hồ thời gian thực (RTC)
• Đặt lại điện áp thấp
• Đồng hồ bấm giờ giám sát
• Cảnh báo mất điện sớm/NMI
• Hai bộ đếm sự kiện 16-bit
• Số sê-ri với khóa ghi để bảo mật





RAM không bay hơi sắt điện

• Các phiên bản 4Kb, 16Kb, 64Kb và 256Kb
• Độ bền Đọc/Ghi hầu như không giới hạn
• Lưu giữ dữ liệu 38 năm (+75°C)
• Ghi NoDelay™





Đồng hồ/Lịch thời gian thực

• Dòng điện dự phòng 1,4 μA
• Giây qua Thế kỷ ở định dạng BCD
• Theo dõi các năm nhuận đến năm 2099
• Sử dụng Crystal 32,768 kHz tiêu chuẩn (6pF)
• Hiệu chuẩn phần mềm
• Hỗ trợ Pin hoặc Tụ điện dự phòng





Bộ xử lý đồng hành

• Active-low Reset Output cho VDD và Watchdog
• Điểm ngắt đặt lại VDD có thể lập trình
• Đặt lại thủ công Đã lọc và Gỡ lỗi
• Hẹn giờ Watchdog có thể lập trình
• Bộ đếm sự kiện chạy bằng pin kép Theo dõi xâm nhập hệ thống hoặc các sự kiện khác
• Bộ so sánh cho sự cố mất điện sớm
• Số sê-ri có thể lập trình 64-bit có khóa





Giao diện nối tiếp hai dây nhanh

• Tần số Bus tối đa lên tới 1 MHz
• Hỗ trợ Định thời kế thừa cho 100 kHz & 400 kHz
• Chân chọn thiết bị cho tối đa 4 thiết bị bộ nhớ
• RTC, Người giám sát được điều khiển qua Giao diện 2 dây





Cấu hình dễ sử dụng

• Hoạt động từ 2,7 đến 5,5V
• SOIC “Xanh” 14 chân Dấu chân Nhỏ (-G)
• Dòng hoạt động thấp
• -40°C đến +85°C Hoạt động
