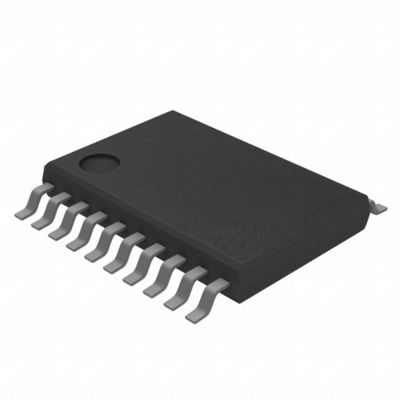

IC dịch điện áp 100Mbps ổn định, Trình dịch mức logic TXB0108PWR

Sự miêu tả

Trình dịch 8 bit không đảo ngược này có hai đường ray nguồn có thể định cấu hình riêng lẻ.Mục đích của cổng A là giám sát VCCA.Bất kỳ điện áp nguồn nào trong khoảng từ 1,2 đến 3,6 vôn đều được VCCA hỗ trợ.Cổng B được sử dụng để giám sát VCCB.Bất kỳ điện áp nguồn nào trong khoảng từ 1,65 V đến 5,5 V đều được VCCB chấp nhận.Điều này cho phép chuyển đổi điện áp thấp phổ quát hai chiều giữa bất kỳ nút điện áp nào 1,2-V, 1,5-V, 1,8-V, 2,5-V, 3,3-V và 5-V.Giá trị của VCCA không được cao hơn giá trị của VCCB.

Tất cả các đầu ra đều có trở kháng cao khi đầu vào cho phép đầu ra (OE) ở mức thấp.Mạch đầu vào OE của TXB0108 được cung cấp bởi VCCA.

Thiết bị này được thiết kế hoàn toàn cho các ứng dụng tắt nguồn một phần dựa trên Ioff.Mạch Ioff vô hiệu hóa các đầu ra khi tắt thiết bị, loại bỏ dòng điện nguy hiểm chảy ngược qua thiết bị.

Kết nối OE với GND thông qua điện trở kéo xuống để duy trì tình trạng trở kháng cao trong khi bật hoặc tắt nguồn;giá trị tối thiểu của điện trở được đặt theo khả năng tìm nguồn hiện tại của trình điều khiển.

Đặc trưng

• 1,2 V đến 3,6 V trên Cổng A và 1,65 V đến 5,5 V trên Cổng B (VCCA ≤ VCCB)
• Tính năng cách ly VCC – Nếu một trong hai đầu vào VCC ở GND, thì tất cả các đầu ra đều ở trạng thái trở kháng cao
• Mạch đầu vào OE Tham chiếu đến VCCA
• Tiêu thụ điện năng thấp, ICC tối đa 4-μA
• Ioff hỗ trợ vận hành chế độ tắt nguồn một phần
• Hiệu suất chốt vượt quá 100 mA mỗi JESD 78, Loại II
• Bảo vệ chống tĩnh điện vượt quá JESD 22
– Một cảng
• Mô hình cơ thể người 2000-V (A114-B)
• Mẫu thiết bị được sạc 1000-V (C101)
– Cổng B
• Mô hình cơ thể người ±15-kV (A114-B)
• Mô hình cơ thể người ±8-kV (A114-B) (Chỉ dành cho gói YZP)
• Mẫu thiết bị được sạc 1000-V (C101)

Các ứng dụng

• Điện thoại
• Điện thoại thông minh
• Viên thuốc
• Máy tính để bàn
