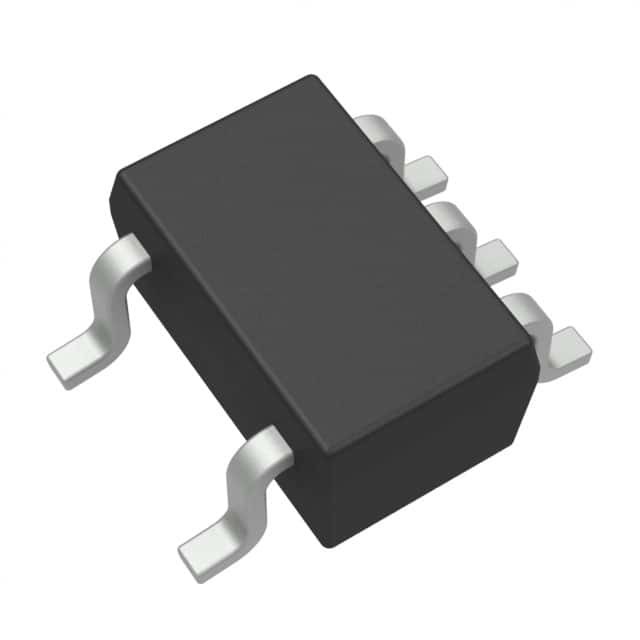

IC ĐỆM Logic 0.9V-3.6V SN74AUP1T34DCKR SC70-5 Texas Instruments

Sự miêu tả

SN74AUP1T34 là bộ dịch không đảo 1 bit với hai đường ray cấp nguồn có thể định cấu hình độc lập.Nó là bộ dịch một chiều từ A sang B. Cổng A dùng để giám sát VCCA.Dải điện áp cung cấp cho VCCA là 0,9 V đến 3,6 V. Cổng B được thiết kế để giám sát VCCB.VCCB có thể chấp nhận điện áp nguồn từ 0,9 V đến 3,6 V. Điều này cho phép dịch điện áp thấp giữa các nút điện áp 1 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V và 3,3 V. SN74AUP1T34 cũng được chỉ định đầy đủ cho Ioff -dựa trên các ứng dụng tắt nguồn một phần.Khi tắt thiết bị, mạch Ioff sẽ vô hiệu hóa các đầu ra, ngăn chặn dòng điện gây hư hại chảy ngược qua thiết bị.

Đặc trưng

• Độ trễ đầu vào cho phép chuyển đổi đầu vào chậm và chống nhiễu khi chuyển đổi tốt hơn ở đầu vào
• Bảo vệ chống tĩnh điện vượt quá JESD 22
• Mô hình cơ thể người 5000-V (A114-A)
• Hiệu suất chốt vượt quá 100 mA mỗi JESD 78, Loại II
• Phạm vi VCC hoạt động rộng từ 0,9 V đến 3,6 V • Độ trễ lan truyền cân bằng: tPLH = tPHL (Chuyển đổi điển hình 1,8-V đến 3,3-V)
• Mức tiêu thụ tĩnh điện thấp: Tối đa 5-µA ICC
• Ổ đĩa đầu ra ±6-mA ở 3 V • Ioff hỗ trợ hoạt động ở chế độ tắt nguồn một phần
• Tính năng Cách ly VCC – Nếu Đầu vào VCCA ở GND, Cổng B ở trạng thái Trở kháng cao

Các ứng dụng

• Điện tử cá nhân
• Viễn thông
• Doanh nghiệp
• Công nghiệp
