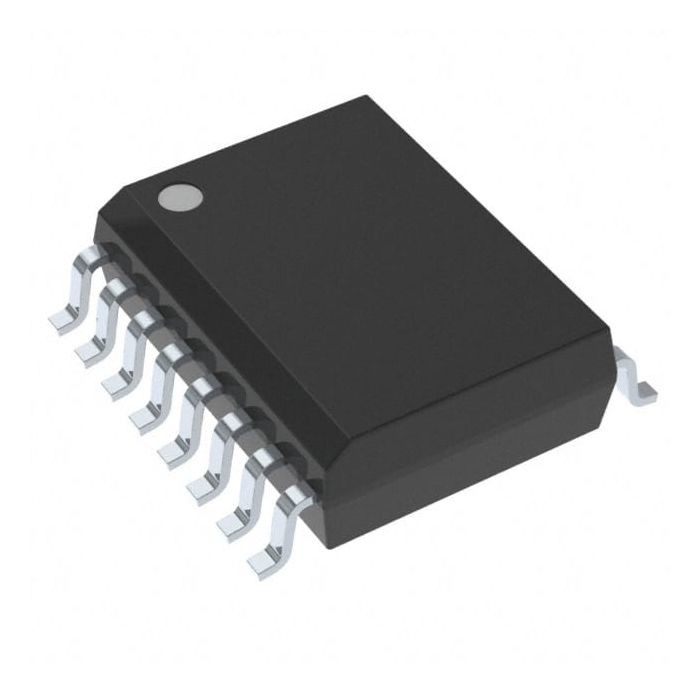

Bộ cách ly quang kỹ thuật số 3 kênh 2,5KV ADM2483BRWZ RS422/RS485 16SOIC



MÔ TẢ CHUNG

Bộ thu phát bus vi sai ADM2483 là một thành phần tích hợp, cách ly về mặt điện được thiết kế để truyền dữ liệu hai chiều trên các đường truyền bus đa điểm, cân bằng.
Nó tuân thủ ANSI EIA/TIA-485-A và ISO 8482: 1987(E).Sử dụng công nghệ iCoupler của Thiết bị Analog, ADM2483 kết hợp bộ cách ly 3 kênh, trình điều khiển dòng vi sai ba trạng thái và bộ thu đầu vào vi sai thành một gói duy nhất.Phía logic của thiết bị được cấp nguồn bằng nguồn 5 V hoặc 3 V và phía xe buýt chỉ sử dụng nguồn 5 V.





ĐẶC TRƯNG

Bộ thu phát RS-485 với cách ly dữ liệu điện
Tuân thủ ANSI TIA/EIA RS-485-A và ISO 8482: 1987(E)
Tốc độ dữ liệu 500 kbps
Đầu ra trình điều khiển giới hạn tốc độ xoay
Hoạt động năng lượng thấp: tối đa 2,5 mA
Thích hợp cho hoạt động 5 V hoặc 3 V (VDD1)
Khả năng miễn dịch thoáng qua ở chế độ chung cao: >25 kV/μs
Đầu vào máy thu không an toàn thực sự
Bảo vệ khi bật/tắt nguồn không gây nhiễu
256 nút trên xe buýt
Bảo vệ ngắt nhiệt
Phê duyệt an toàn và quy định
Công nhận UL: 2500 V rms trong 1 phút mỗi UL 1577
Thông báo Chấp nhận Thành phần CSA #5A
IEC 609501 800 V rms (cơ bản), 400 V rms (tăng cường)
Giấy chứng nhận hợp quy VDE
DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
VIORM= 560 V đỉnh
Phạm vi nhiệt độ hoạt động: −40°C đến +85°C

CÁC ỨNG DỤNG
Mạng RS-485/RS-422 công suất thấp
giao diện bị cô lập
Xây dựng mạng điều khiển
Hệ thống truyền dữ liệu đa điểm
